Raccordement des prises RJ45 à la box internet

Afin de pouvoir utiliser les prises ethernet murales de mon appartement et de pouvoir relier mon imprimante au réseau malgré son manque de fonctionnalité WIFI, j’ai voulu raccorder les prises murales à la box internet. Pour cela, il me fallait raccorder les prises murales à un switch.

Achat du switch

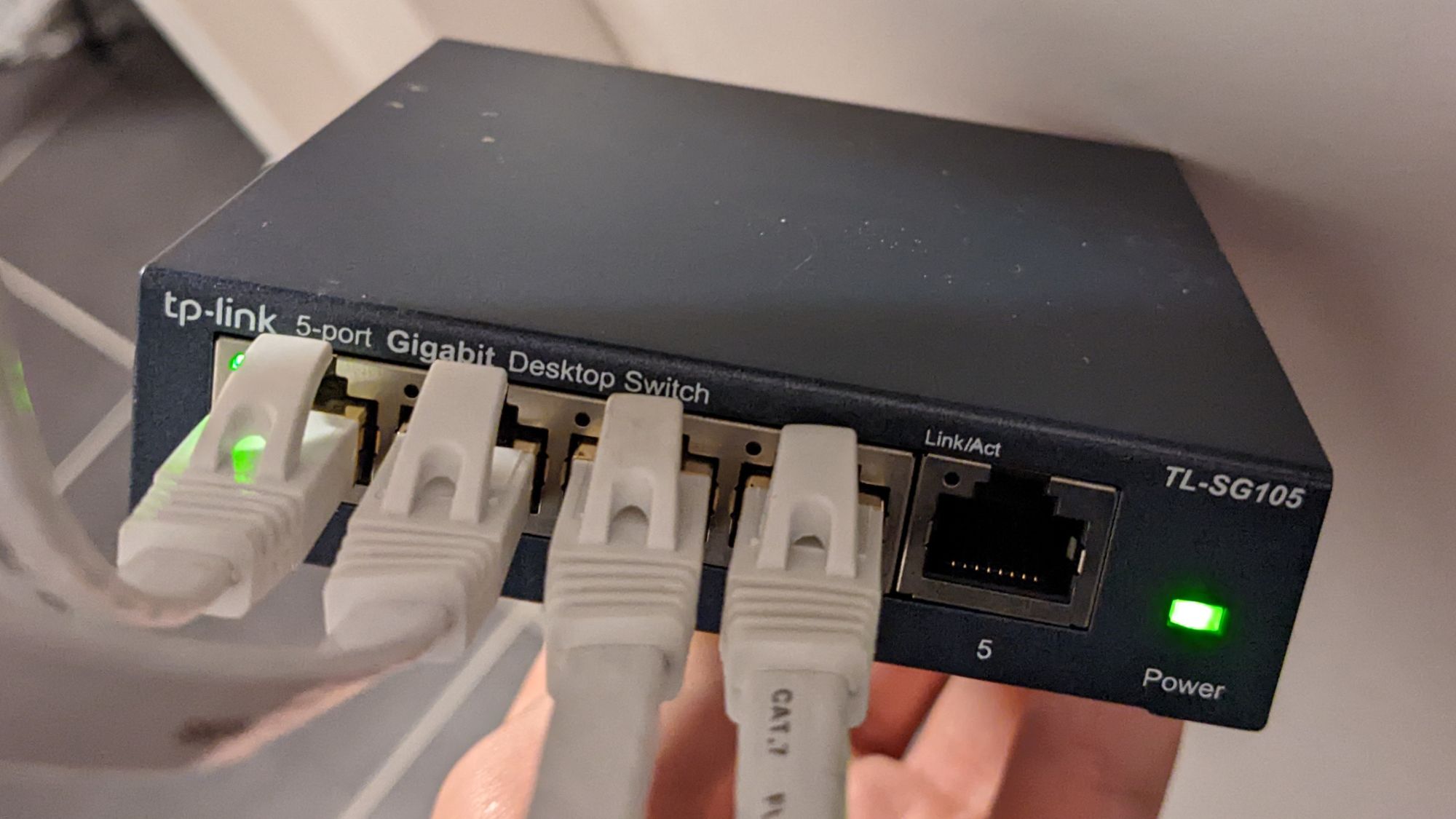

Pour le switch, j’ai acheté un switch 5 ports tp-link TL-SG105 sur Leboncoin pour 20€ livraison incluse. Le prix neuf étant de 30€ pour la même fonctionnalité, plutôt une bonne affaire. Leboncoin regorge d’annonces pour des switchs d’occasion en parfait état.

Câblage dans le tableau de communication

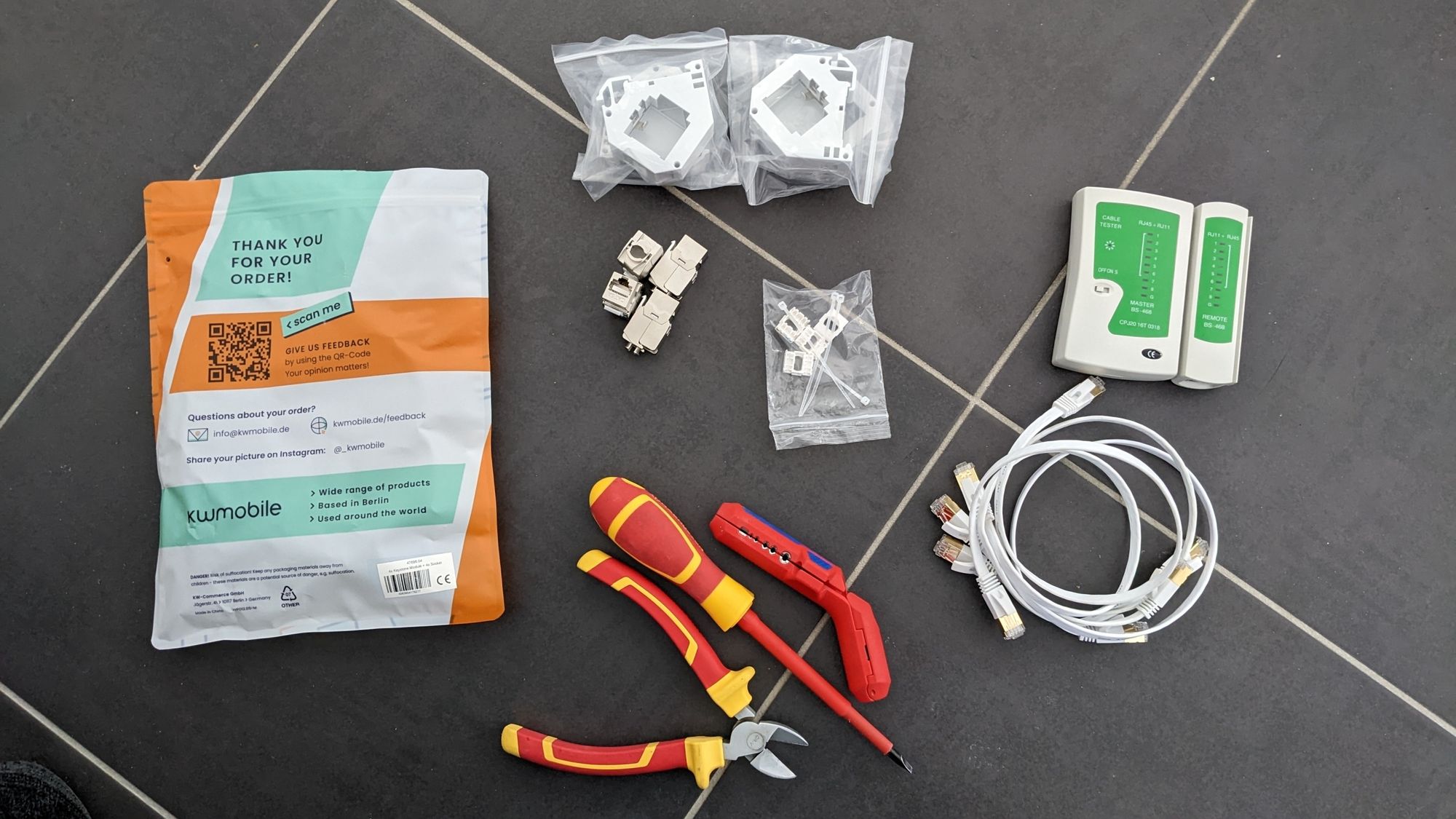

Pour faciliter le câblage, j’ai commandé un kit RJ45 pour rail DIN sur Amazon. Il s’est avéré être idéal. Le seul bémol étant qu’il ne contenait pas de manuel, mais le montage était finalement assez simple.

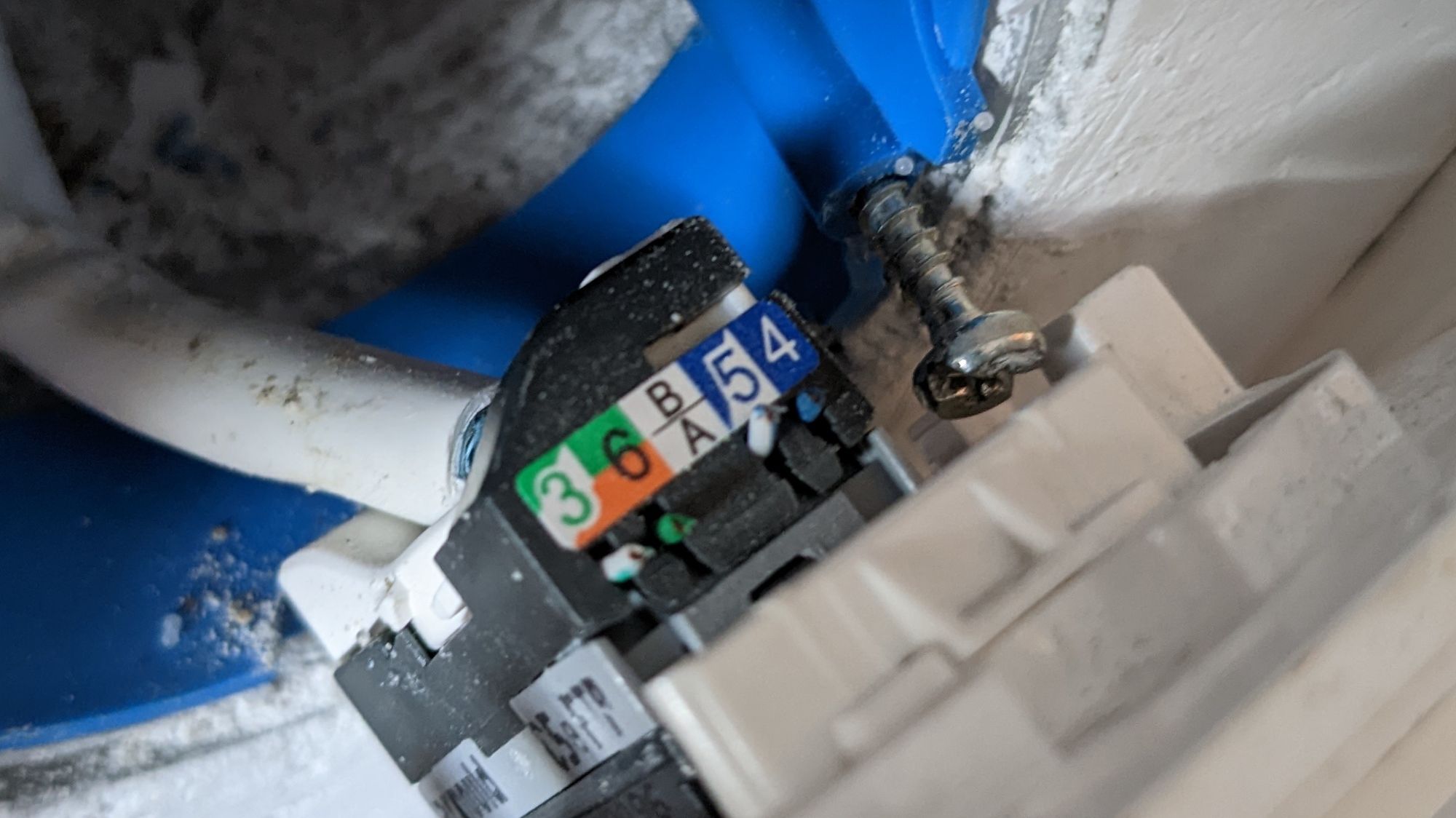

Pour commencer, j’ai souhaité savoir comment étaient câblées les prises murales. Je les ai donc ouvertes une à une pour vérifier le type de câblage, EIA-568-A ou EIA-568-B. On peut y voir que le type B est utilisé.

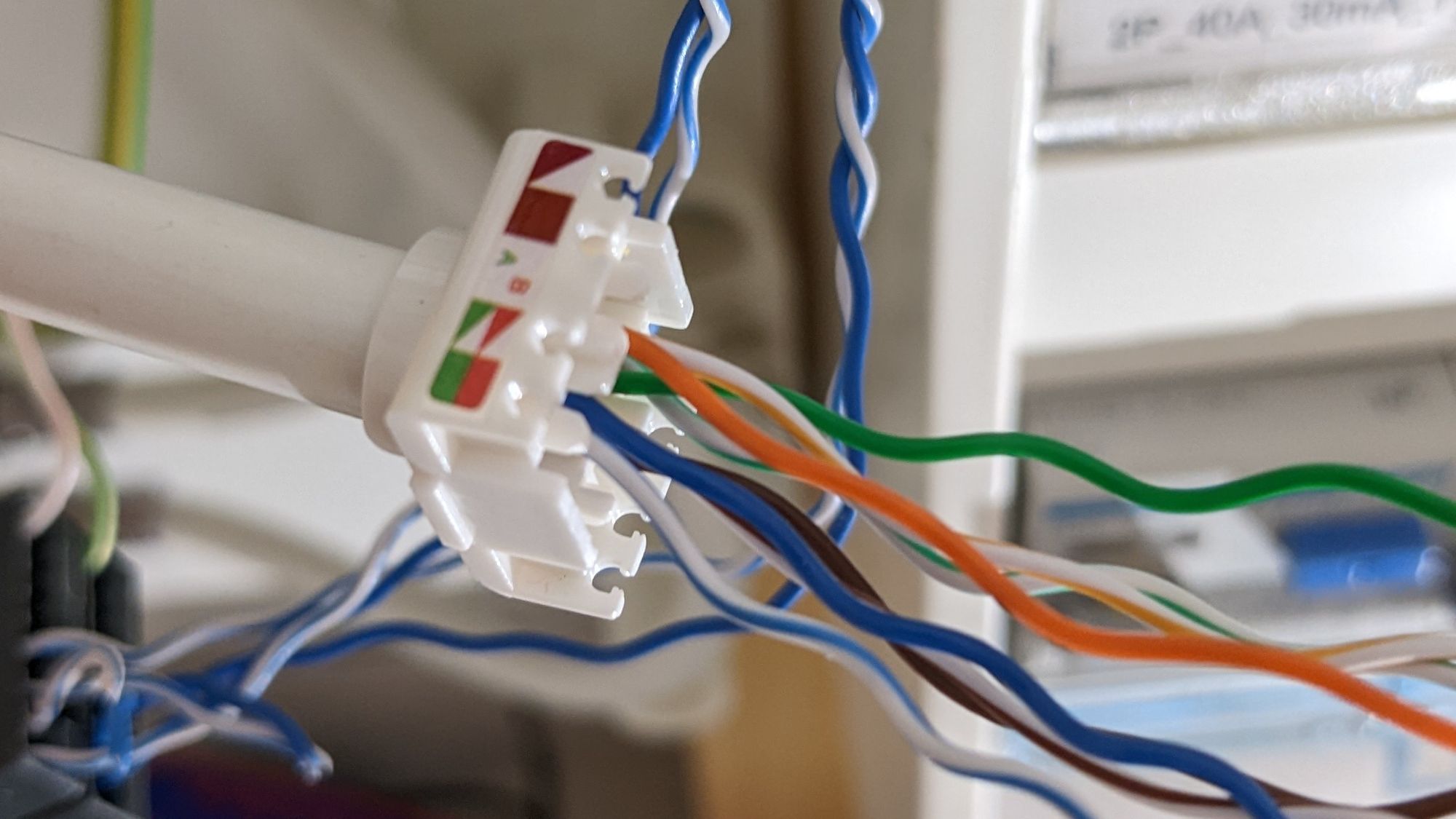

L’étape suivante consiste donc à passer le guide couleur sur le câble non raccordé.

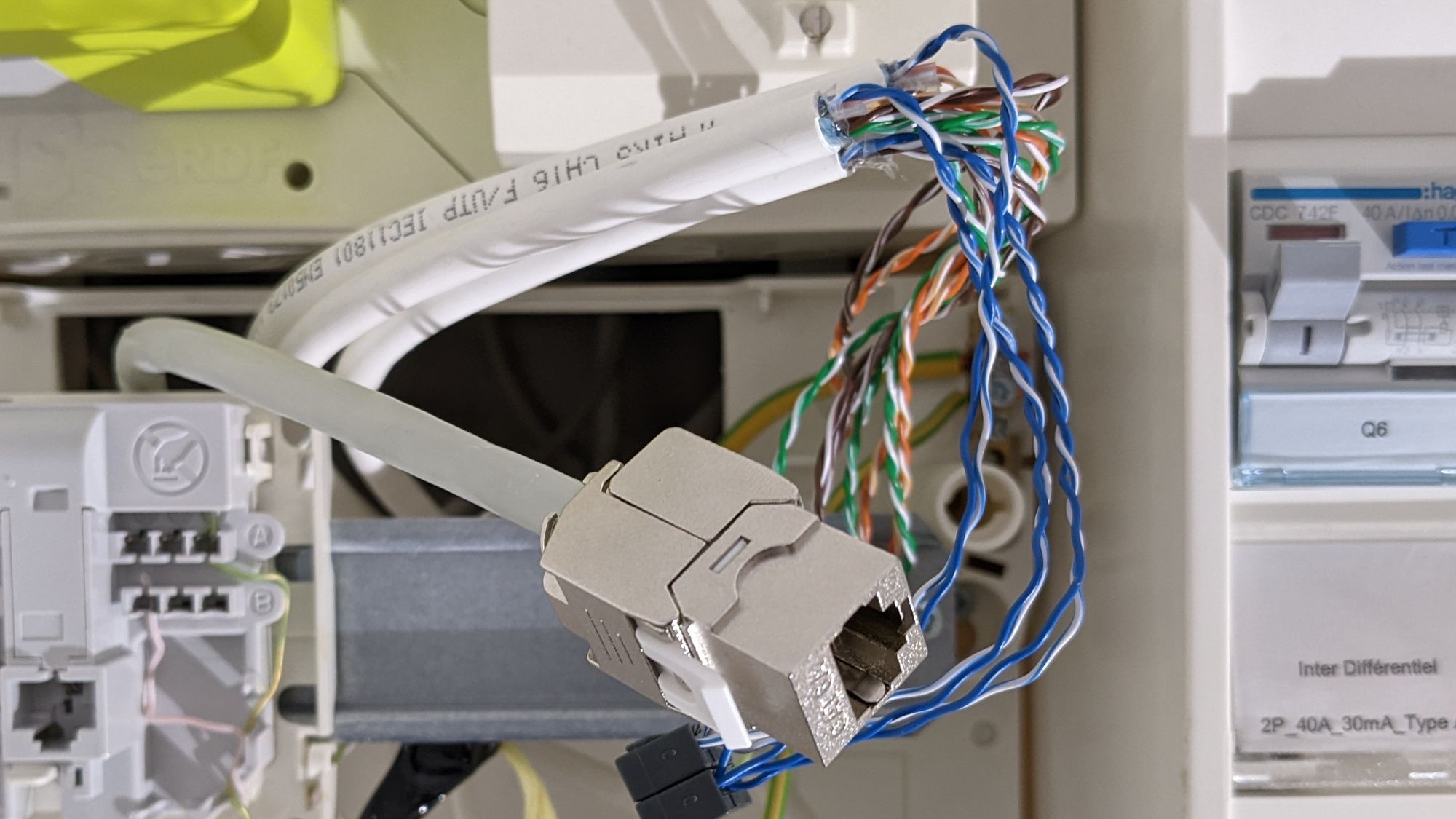

Puis à commencer le câblage également en type B.

En fermant la prise, le contact devrait se faire correctement.

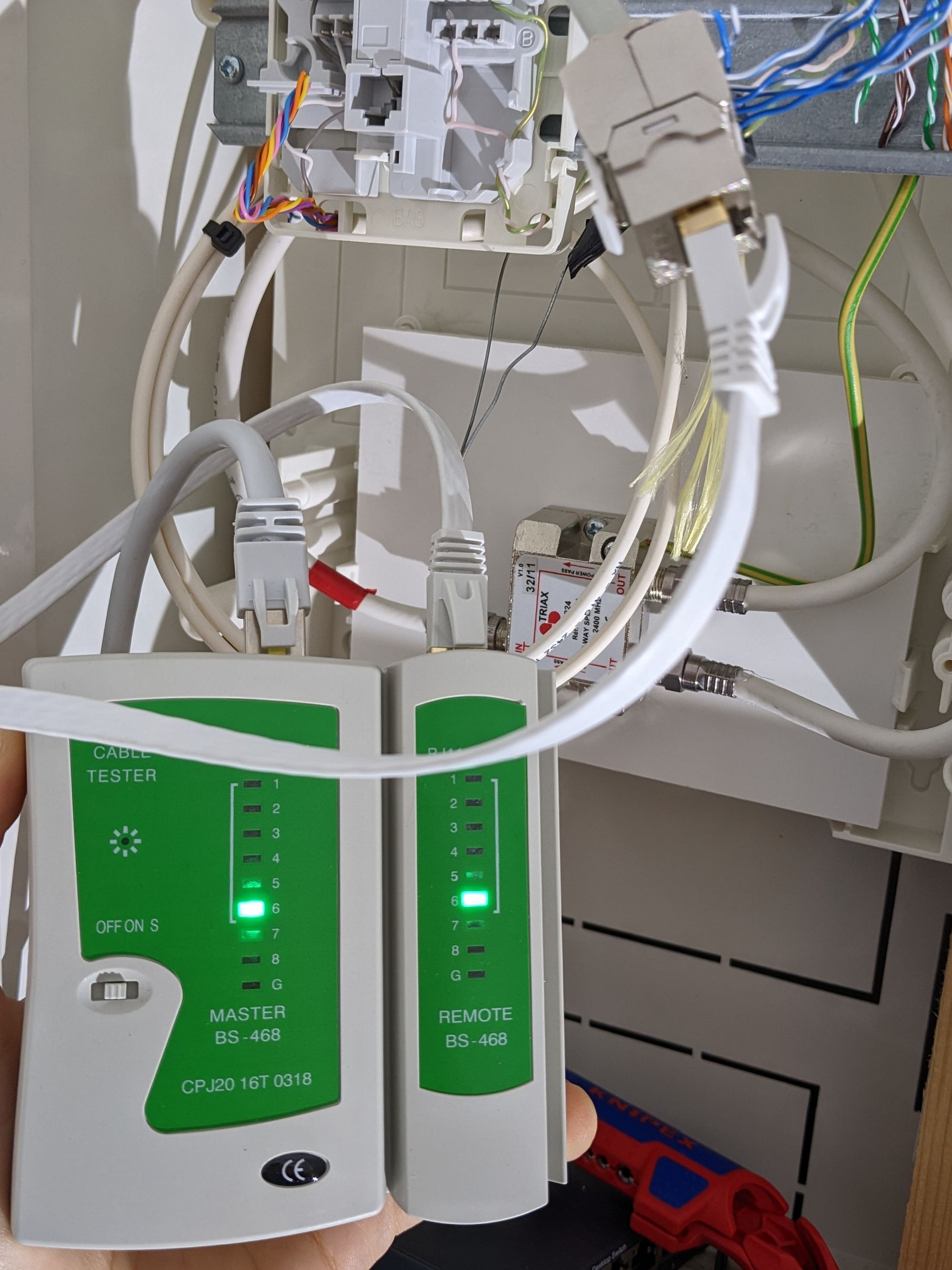

Pour vérifier, j’utilise un testeur de câble RJ45 relié d’une part à la prise que je viens de câbler et d’autre part à la prise murale concernée. Ce testeur RJ45 se trouve sur Amazon autour de 10€, mais n’étant pas pressé, j’ai préféré le commander sur AliExpress pour 5€. Si toutes les LED s’allument en même temps de chaque côté, c’est que le câblage est bon.

Je ne savais pas quelle prise correspondait à quel câble, donc j’ai fait le test avec chaque prise et heureusement, le câble était validé par le testeur pour l’une d’elles.

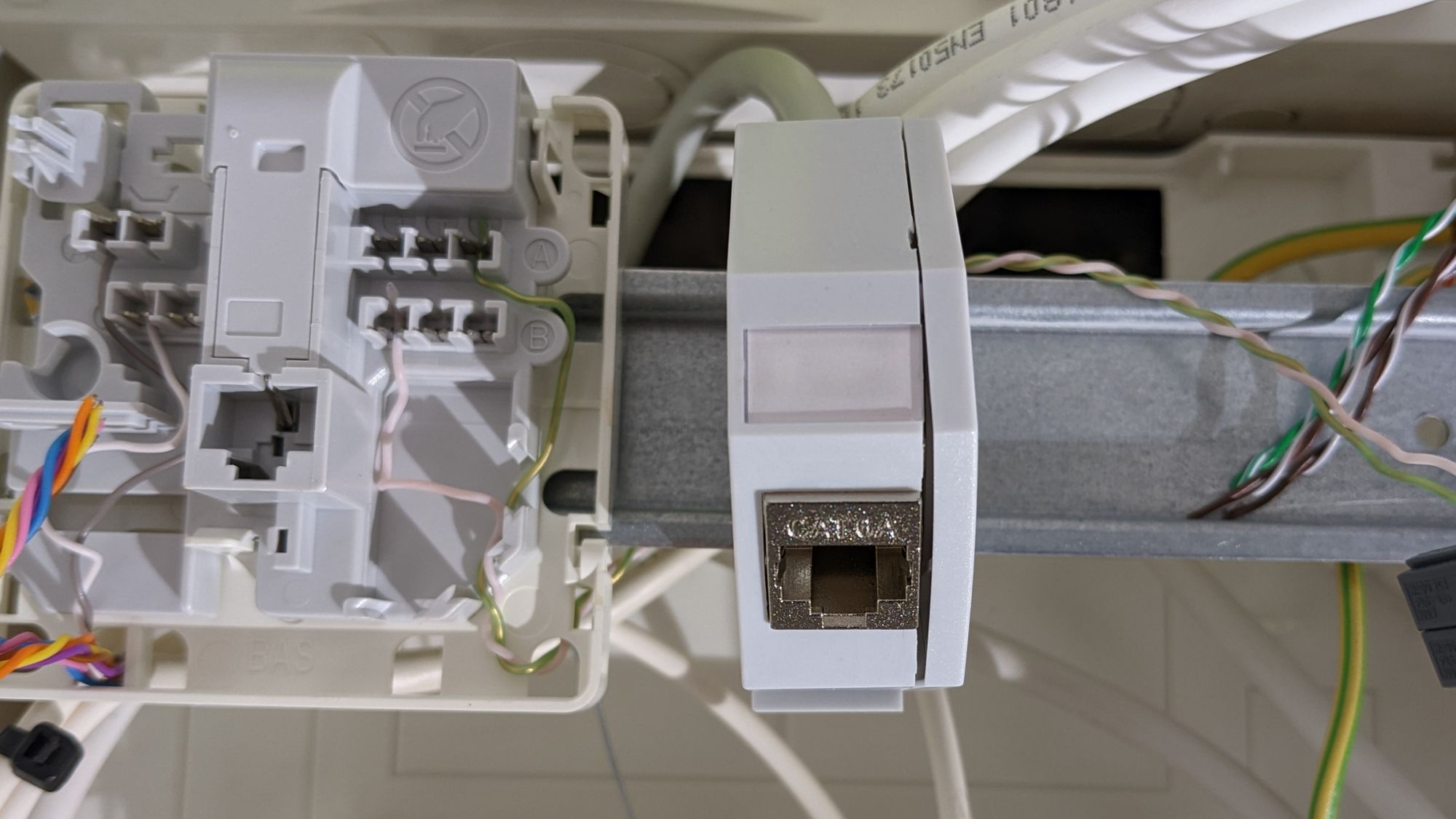

Pour finir, je referme la boîte et je la monte sur le rail DIN.

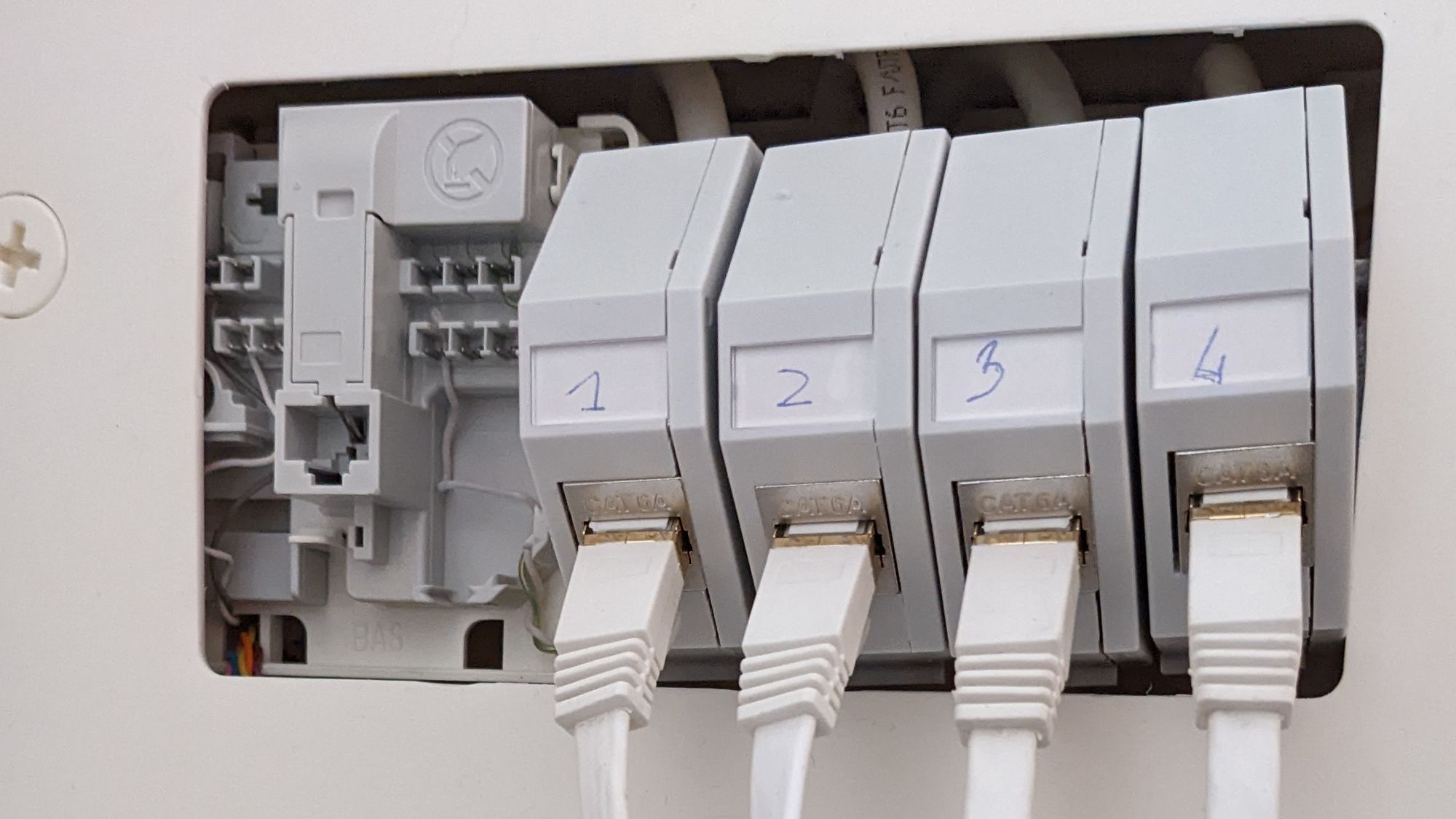

Je répète tout cela 3 fois supplémentaires, en prenant soin d’annoter les prises avec des numéros pour pouvoir m’y retrouver, et voilà.

Consommation électrique

En ces temps de sobriété annoncée, je me suis demandé combien allait consommer cette nouvelle installation. Le switch tp-link est alimenté en 5V à 0.6A, soit 3W de puissance maximale.

Si on convertit 3W en kwh pour 24h, on obtient 0.072 kwh/jour, soit 26.28 kwh/an. Au prix actuel du kwh, c'est-à-dire 0.227€, cela coûte donc 5.97€/an, tant qu’il n’y a pas de coupure d’électricité.
