L'installation de ma GTL et de mon tableau électrique

Dans le cadre d’une rénovation électrique de mon appartement, je souhaite installer un nouveau tableau électrique avec 3 rangées pour remplacer l’ancien tableau 1 rangée, afin de gagner en évolutivité et en sécurité. Tout ça sur une GTL, pour rendre mon logement évolutif.

⚠️ Rappel sécurité : Veillez à toujours travailler hors-tension afin d’éviter l’éléctrisation voire l’électrocution. Et faites une Vérification d’Absence de Tension (ou VAT) avant de commencer à travailler.

Planifier l’installation

Avant de me lancer dans les travaux, n’ayant pas l’habitude, j’essaie de trouver le meilleur moyen de:

• me permettre de rénover mon appartement
• laisser l’installation existante en place le temps des travaux

Mon choix se porte donc sur un système qui aura pour résultat de faire co-exister l’ancien tableau et le nouveau le temps des travaux, puis de retirer l’ancien tableau une fois les travaux terminés.

Il me faut aussi respecter les normes en vigueur, notamment la norme NFC 15-100. Pour cela, je lis beaucoup d’articles sur le site Installation Rénovation Electrique et me procure le livre L’Officiel de l’Electricité.

J’achète un détecteur mural Bosch Pro D-TECT 120, qui me permettra de détecter les objets dans les murs pour éviter de percer une canalisation ou une gaine électrique sous tension.

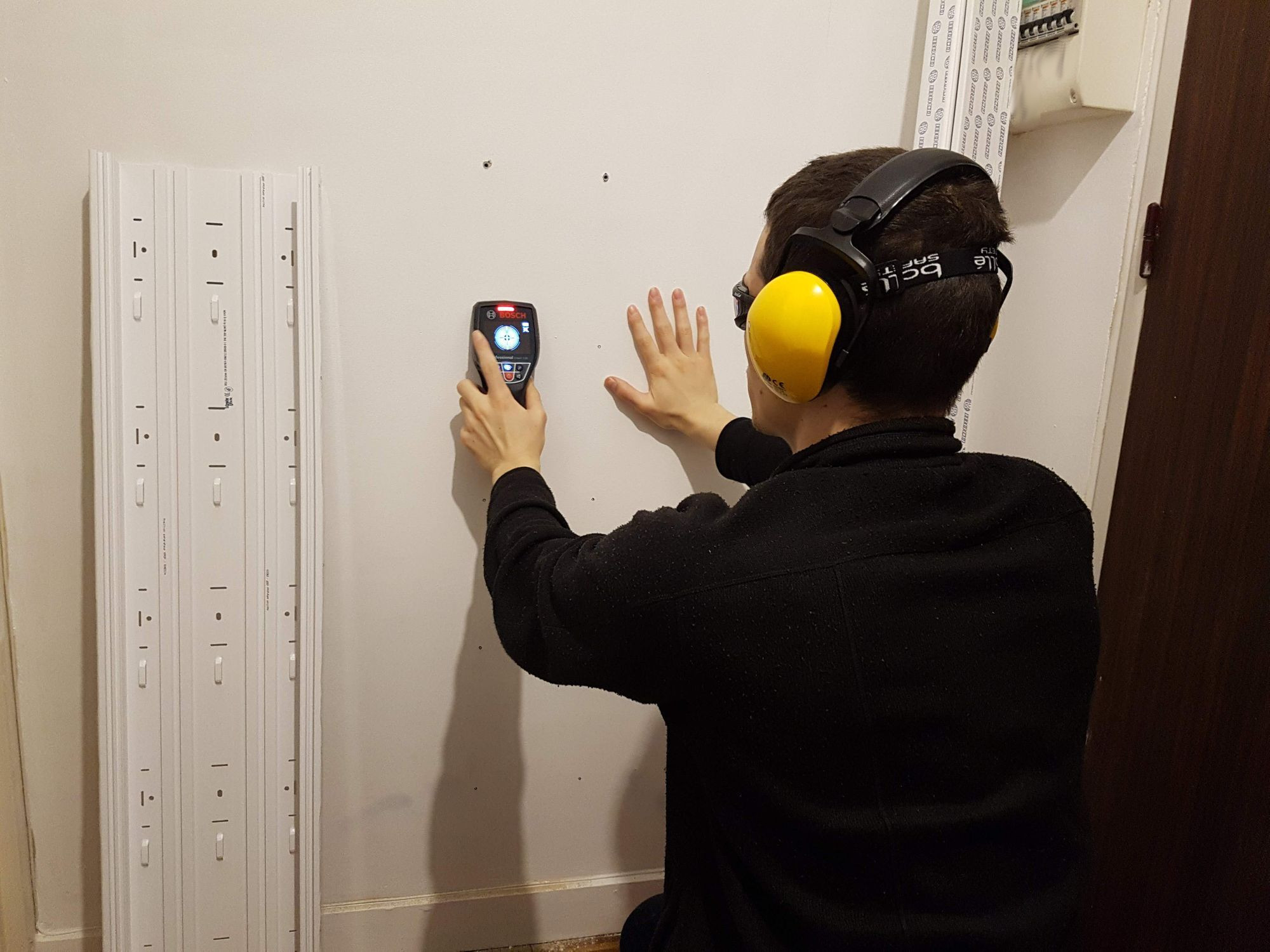

Avant de me lancer dans les travaux, je fais une cartographie des objets présents dans le mur, en marquant simplement au crayon à papier la position des objets repérés. Cela me permettra de placer la GTL au bon endroit.

Pour la GTL et le tableau, j’ai choisi du matériel Schneider Electric, car il est disponible dans de nombreux magasins de bricolages et en ligne. De plus, il est facile à installer et des tutoriels sont disponibles sur YouTube. J’y reviens plus en détail ci-dessous dans les sections dédiées.

Accrochage de la GTL

Avant toute chose, il me faut fixer la GTL. Ce sera en quelque sorte la colonne vertébrale de mon installation électrique. Y seront fixés le tableau électrique et plus tard le coffret de communication.

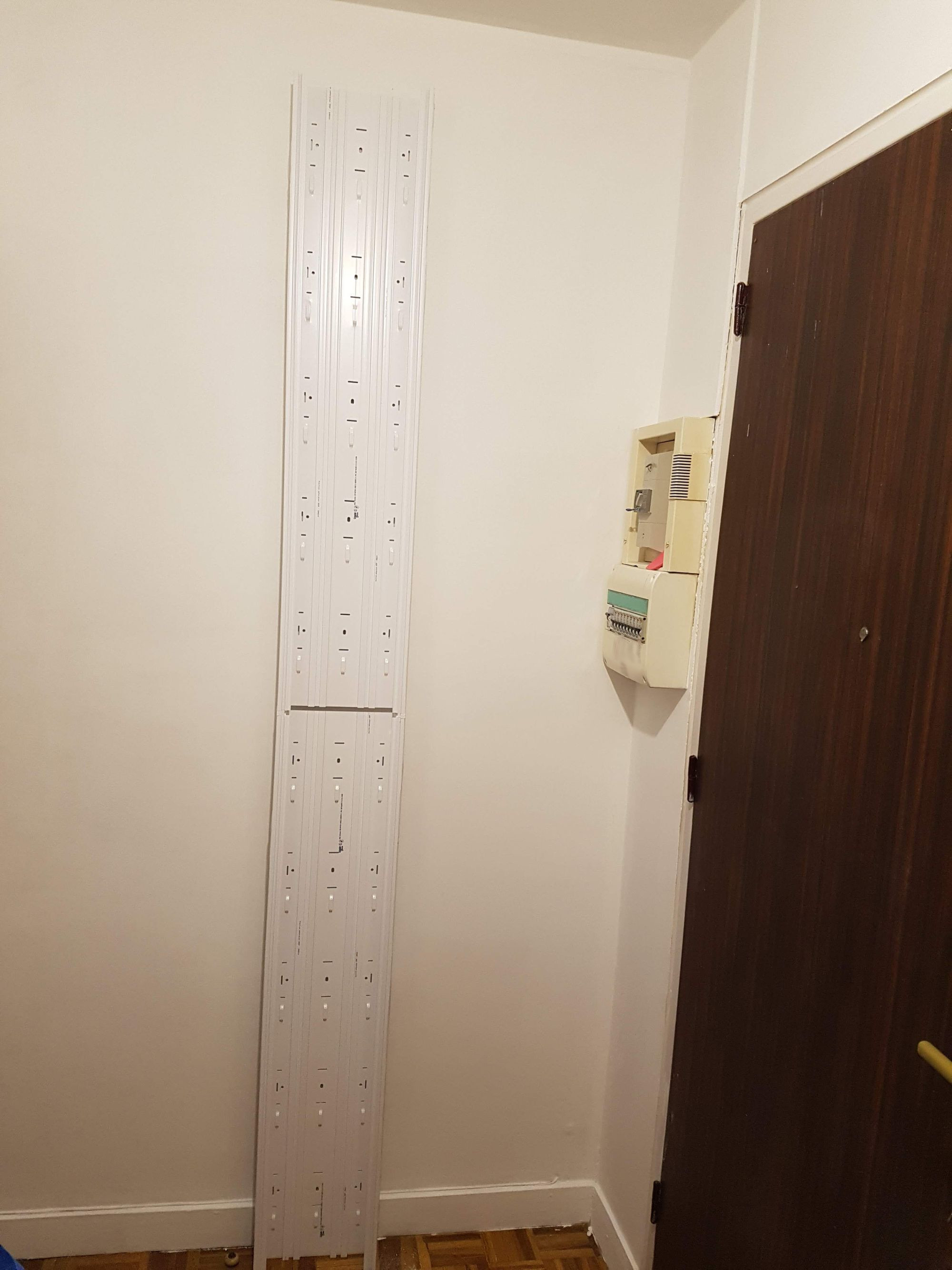

À la réception, la GTL fait environ 2m40 de haut sur 30cm de large. Il faut ajouter un couvercle de plafond et un couvercle de sol. On arrive au total à une hauteur de près de 2m70.

Or mon plafond est à 2m50 et j’ai besoin d’espace sur le couvercle de plafond pour faire passer 2 goulottes comme vu dans le croquis plus haut. Il me faut donc découper la GTL afin que je puisse la monter tout en faisant passer 2 goulottes dans le couvercle.

La découpe se fait à la scie à métaux. Au besoin, on peut faire une finition au cutter. Tout en pensant à porter des lunettes et des gants de protection.

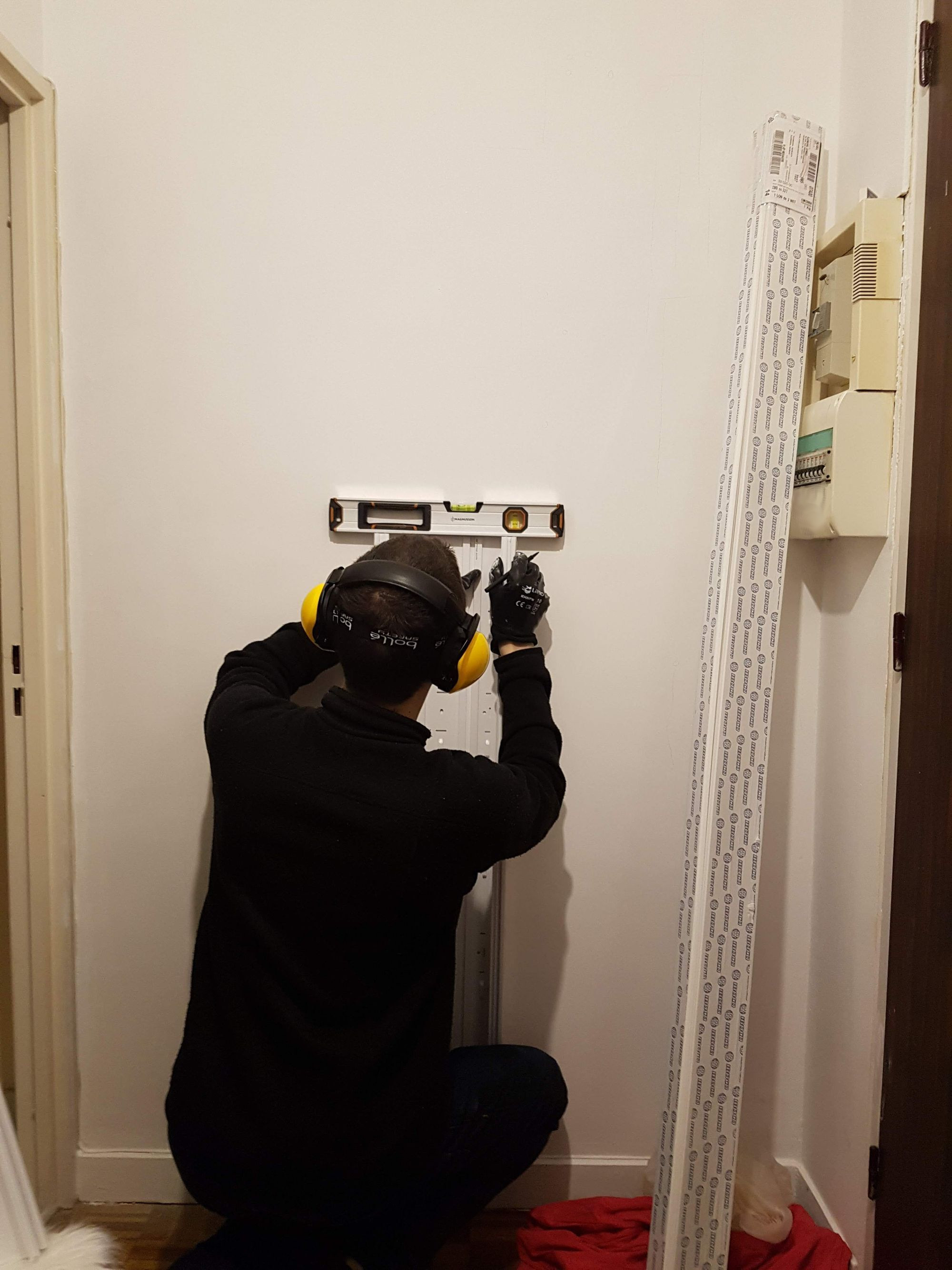

On passe ensuite au montage. Je commence par la partie passe de la GTL, pour laquelle je perce des trous dans le mur. Je me sers d’un niveau pour m’assurer que la GTL soit parfaitement droite.

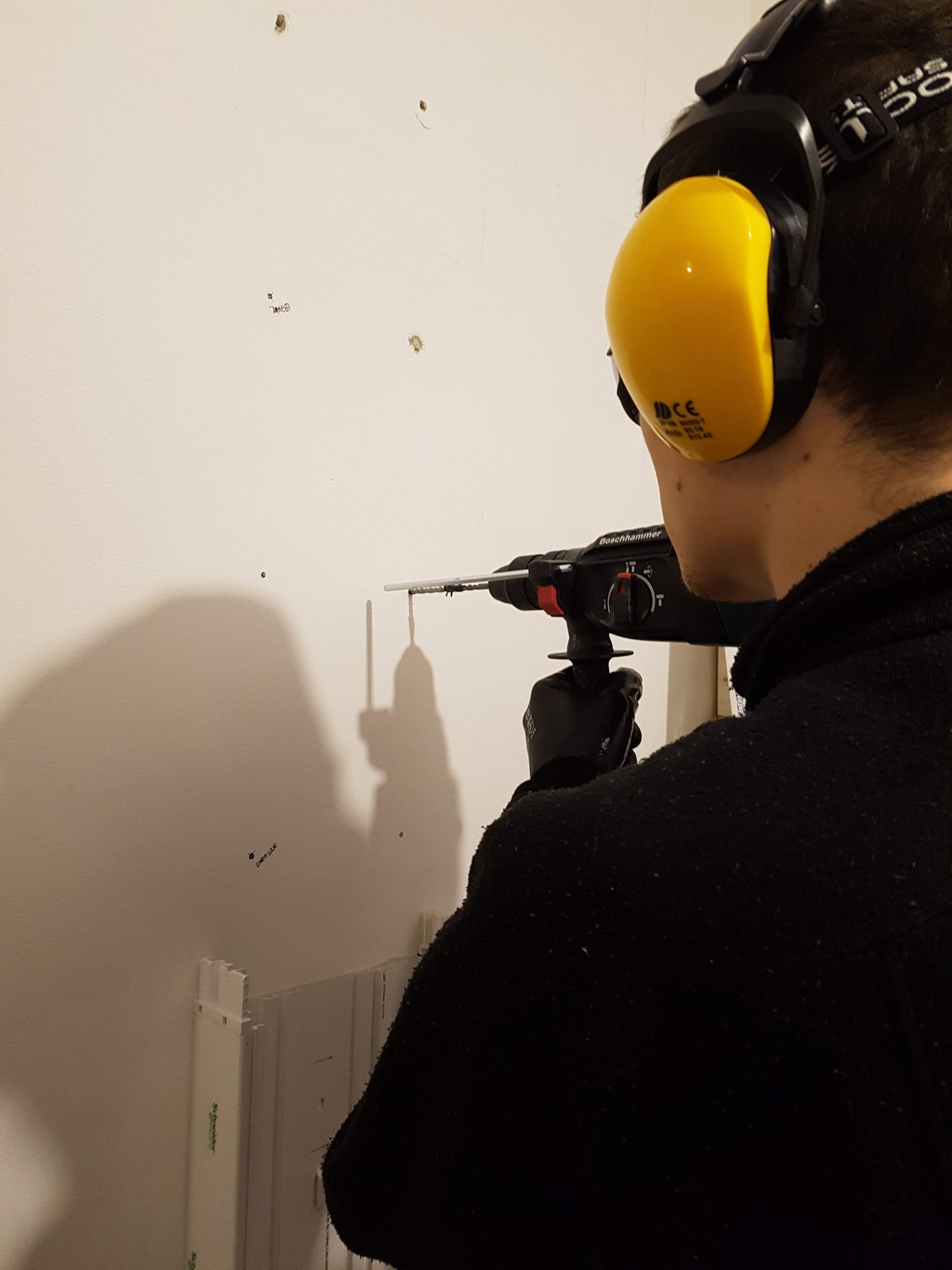

Je passe ensuite au perçage. Le casque anti-bruit me permet de travailler en sérénité et de protéger mes oreilles.

J’utilise un perforateur Bosch Pro SDS Plus GBH 2-26 F. Je vous le recommande vivement, car il est, non seulement puissant, mais aussi très pratique. Les forêts SDS évitent le décrochage et le câble d’alimentation ne vrille pas: on travaille donc en sécurité.

Une fois les trous percés, j’enfile des chevilles et je visse la GTL. Au début, j’utilise des chevilles 6x30mm, mais je me rends vite compte que des 5x25mm auraient suffi et auraient permis de percer moins profond dans le mur. Si c’était à refaire, je prendrais donc uniquement des chevilles 5x25mm.

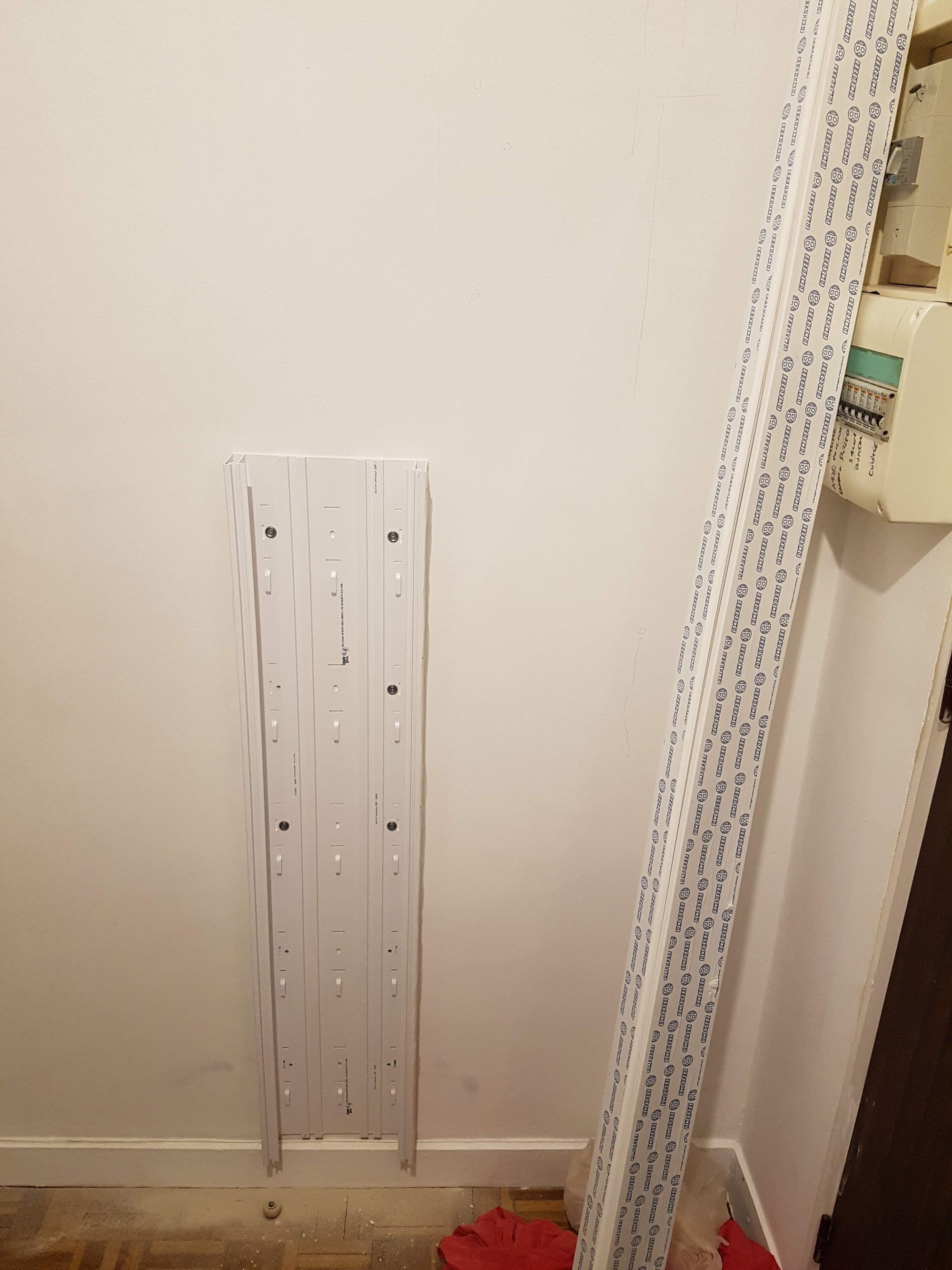

Bref, voilà la GTL une fois vissée au mur :

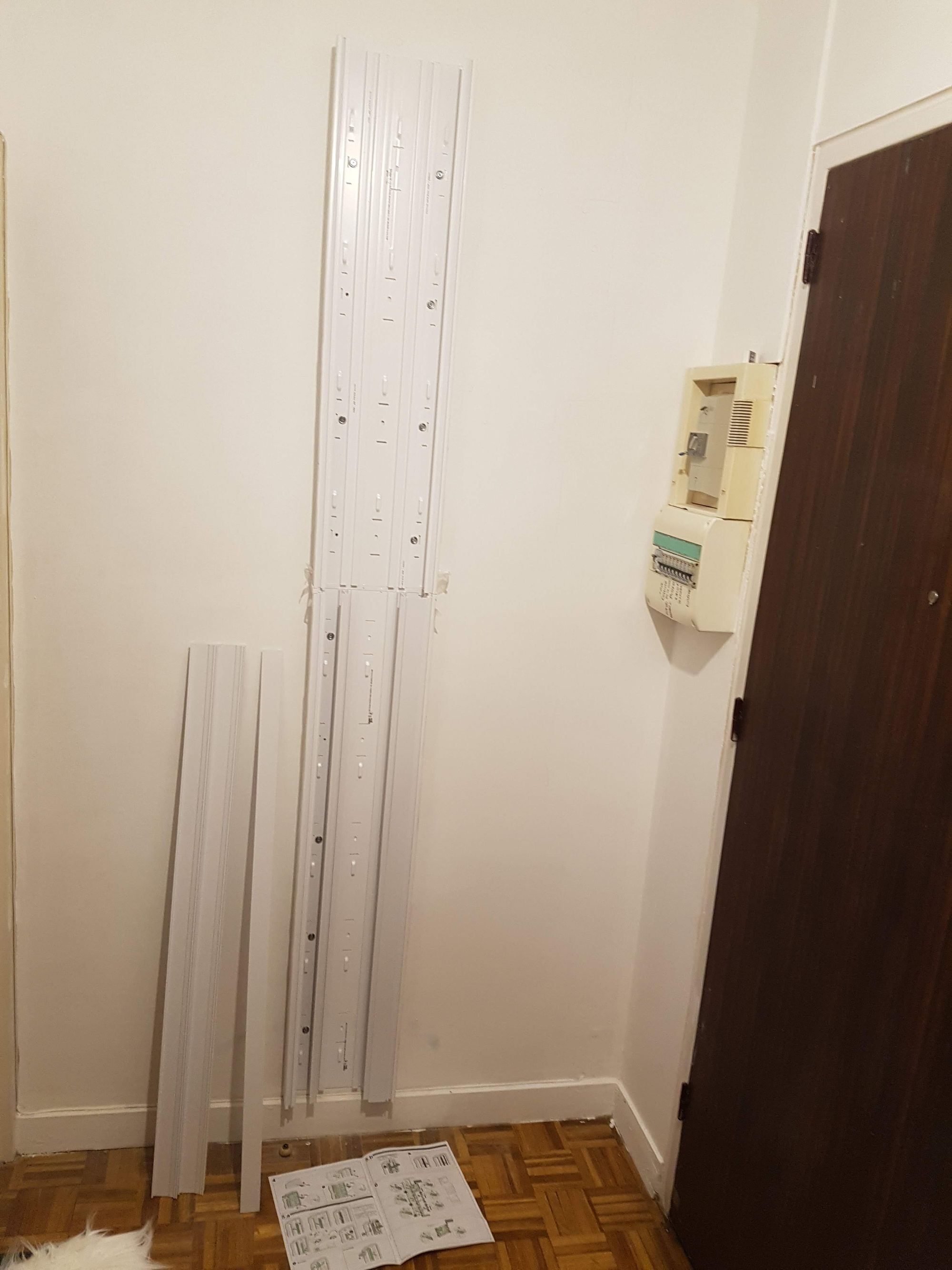

Je termine en installant les rails, qui permettront la séparation des fils de courant fort et de courant faible, et les capots, qui n’ont aucune utilité à ce stade, mais me permettent de libérer de l’espace dans l’appartement en attendant la suite :

Accrochage de la goulotte de transition

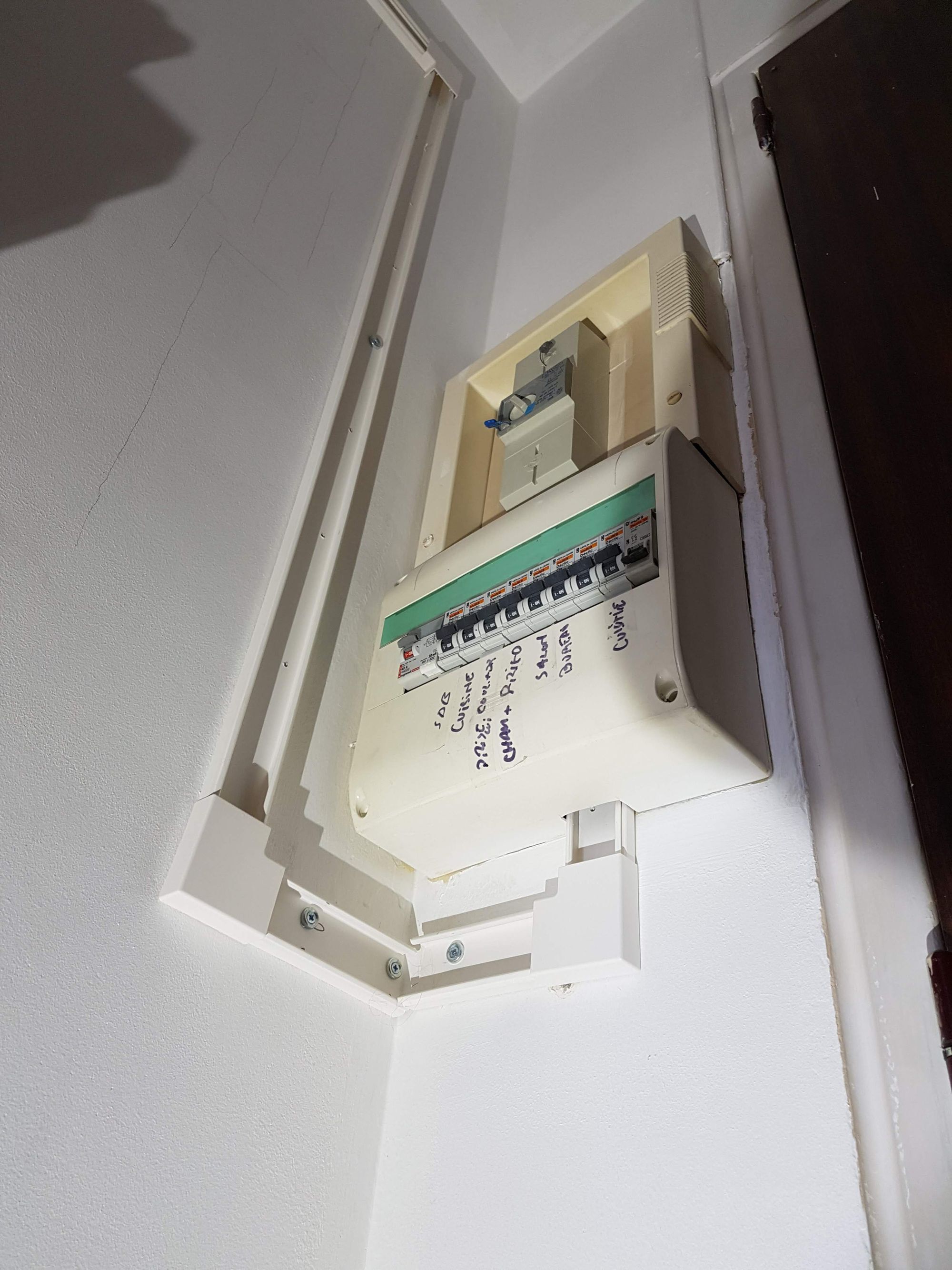

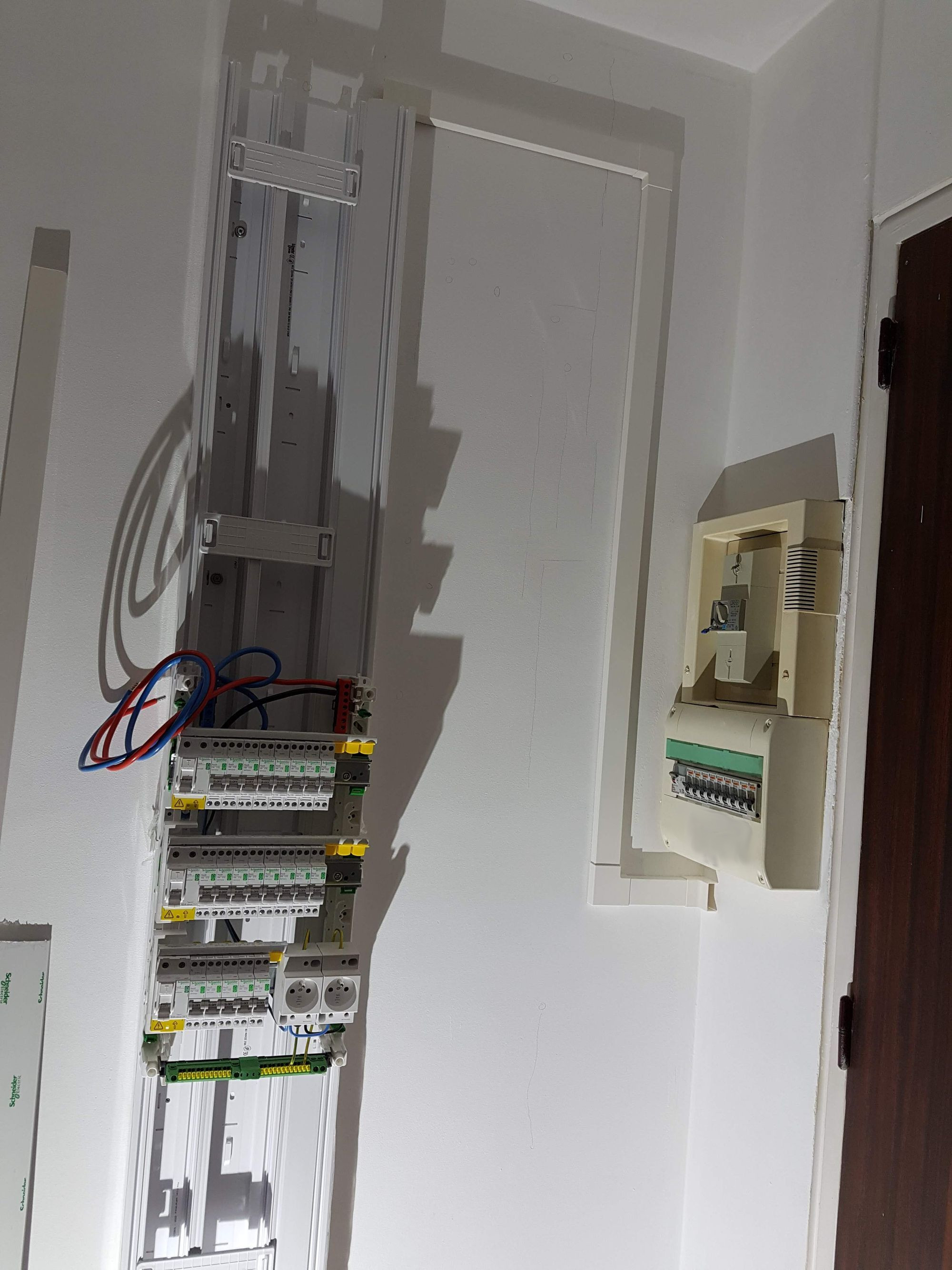

Une fois la GTL fixé, je passe à la "goulotte de transition" : cette goulotte reliera le nouveau tableau à l’ancien pendant la durée des travaux de rénovation.

Cette goulotte ne contient donc que 3 fils: le neutre, la phase et la terre, reliés aux borniers correspondants sur chacun des 2 tableaux.

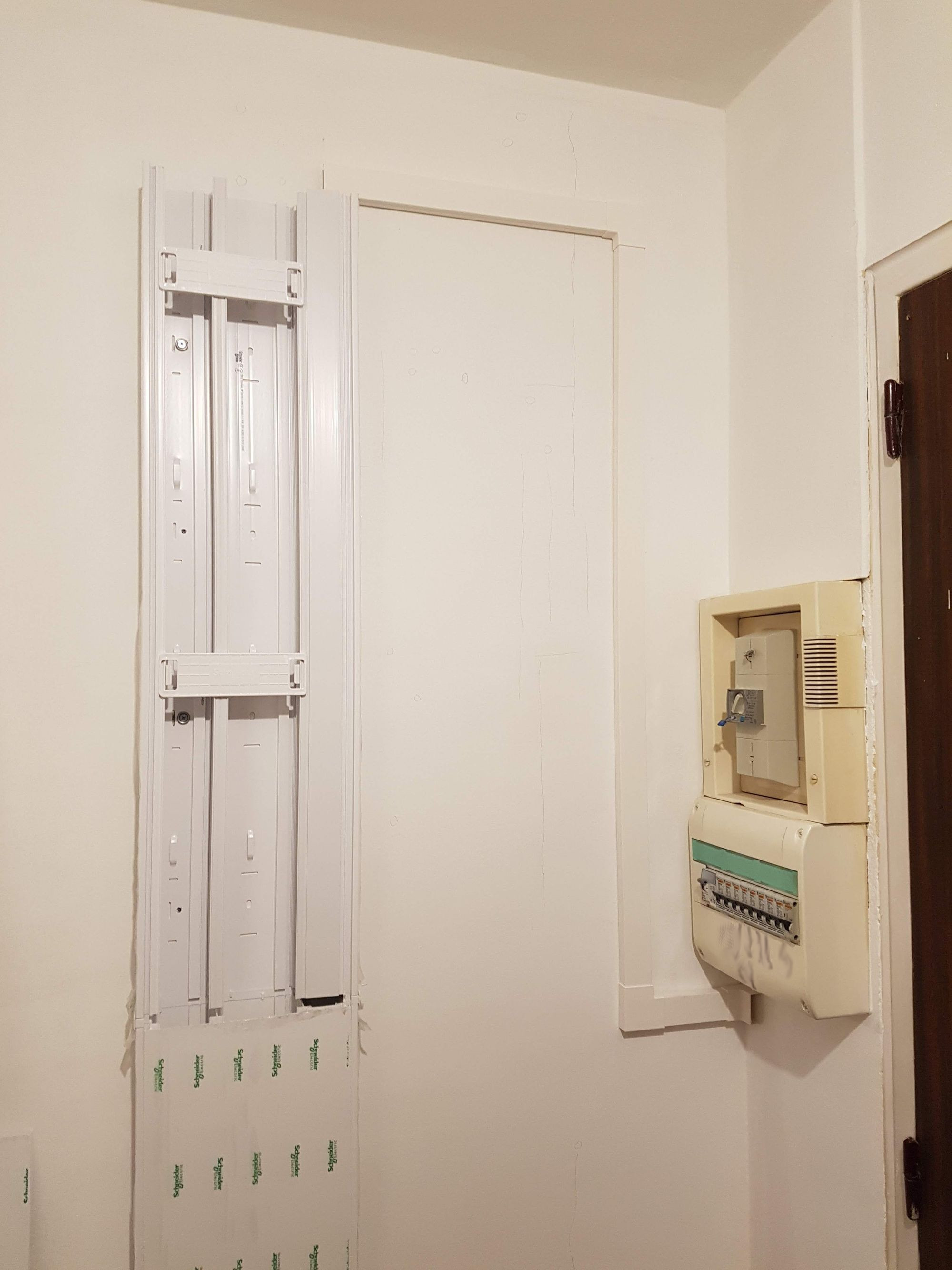

Dans un premier temps, afin de faire les coupes, j’accroche les morceaux de goulotte au mur avec de la patafix.

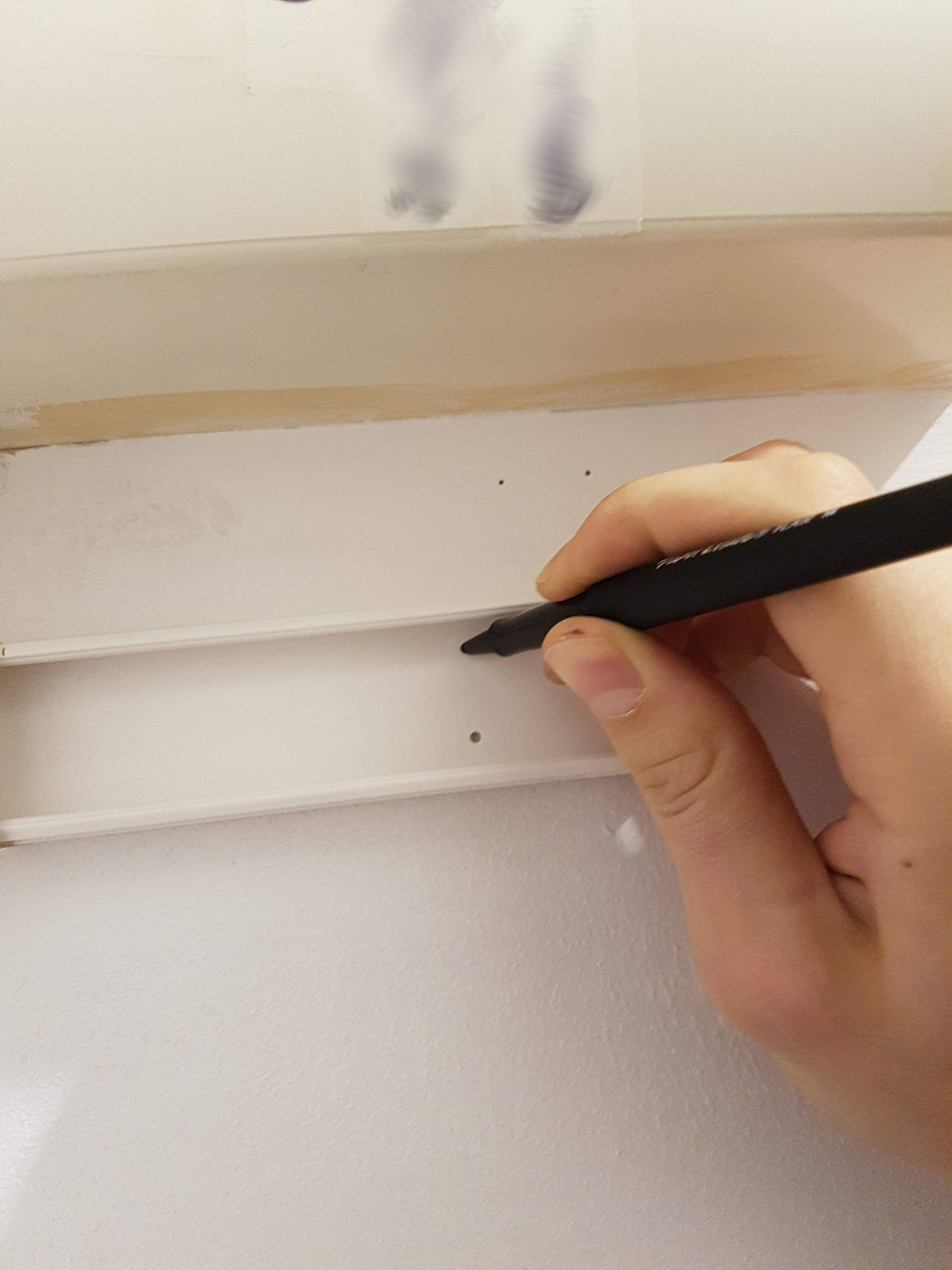

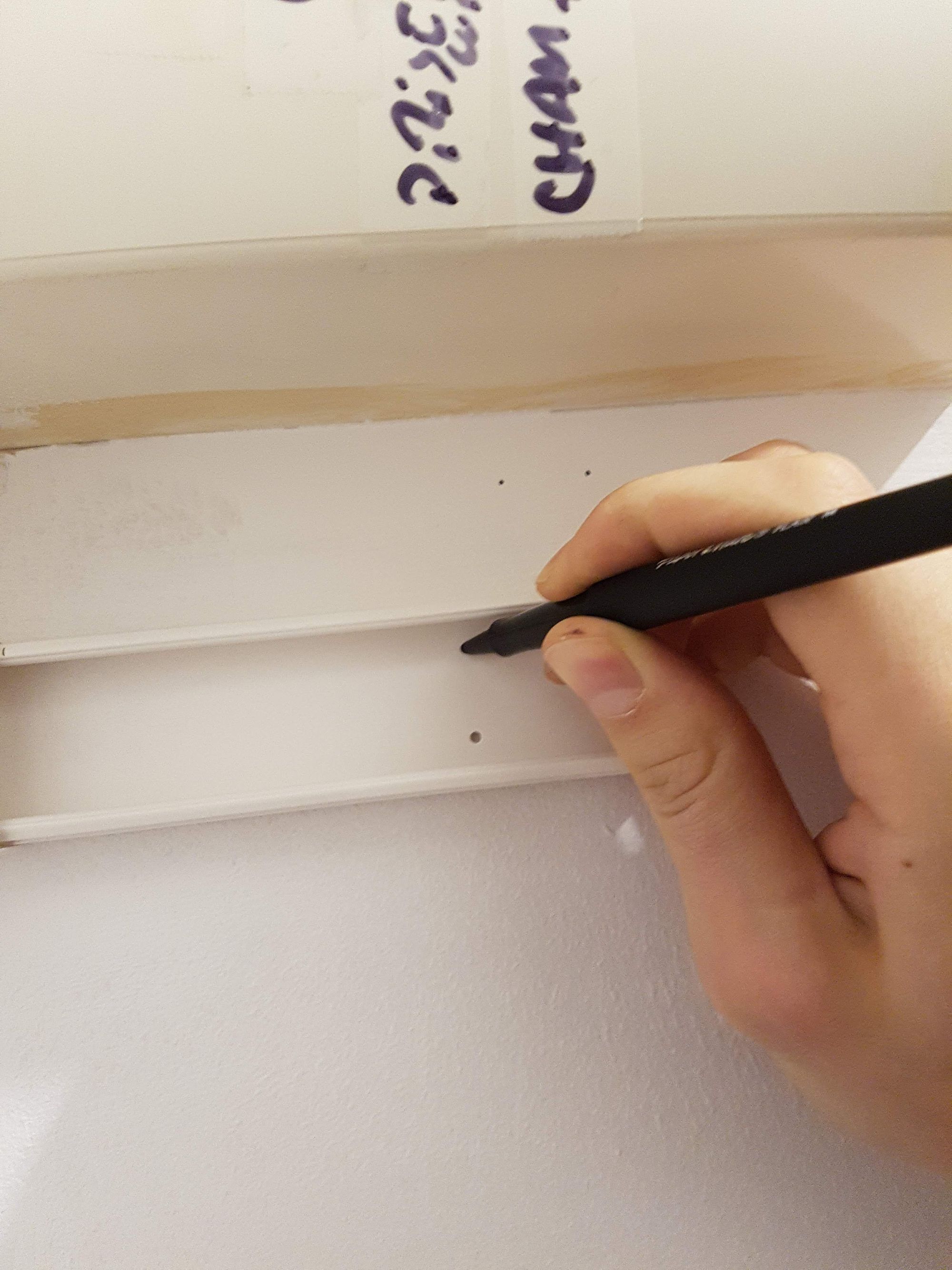

Une fois tout accroché, je marque les positions pour le perçage.

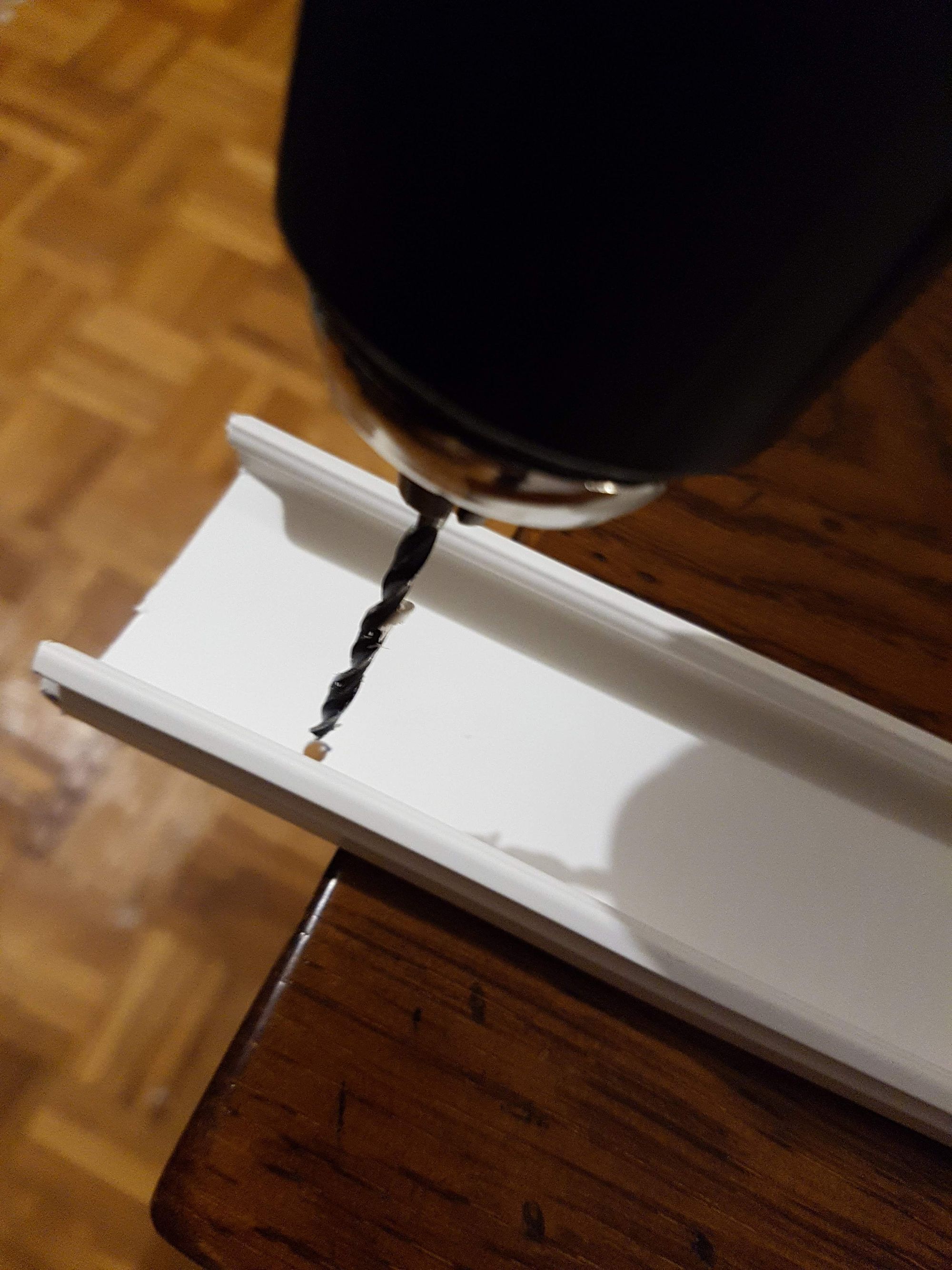

Certains trous étant trop petits pour les vis que j’ai achetées, j’agrandis les trous avec la visseuse et un foret à bois.

Puis je perce et je visse.

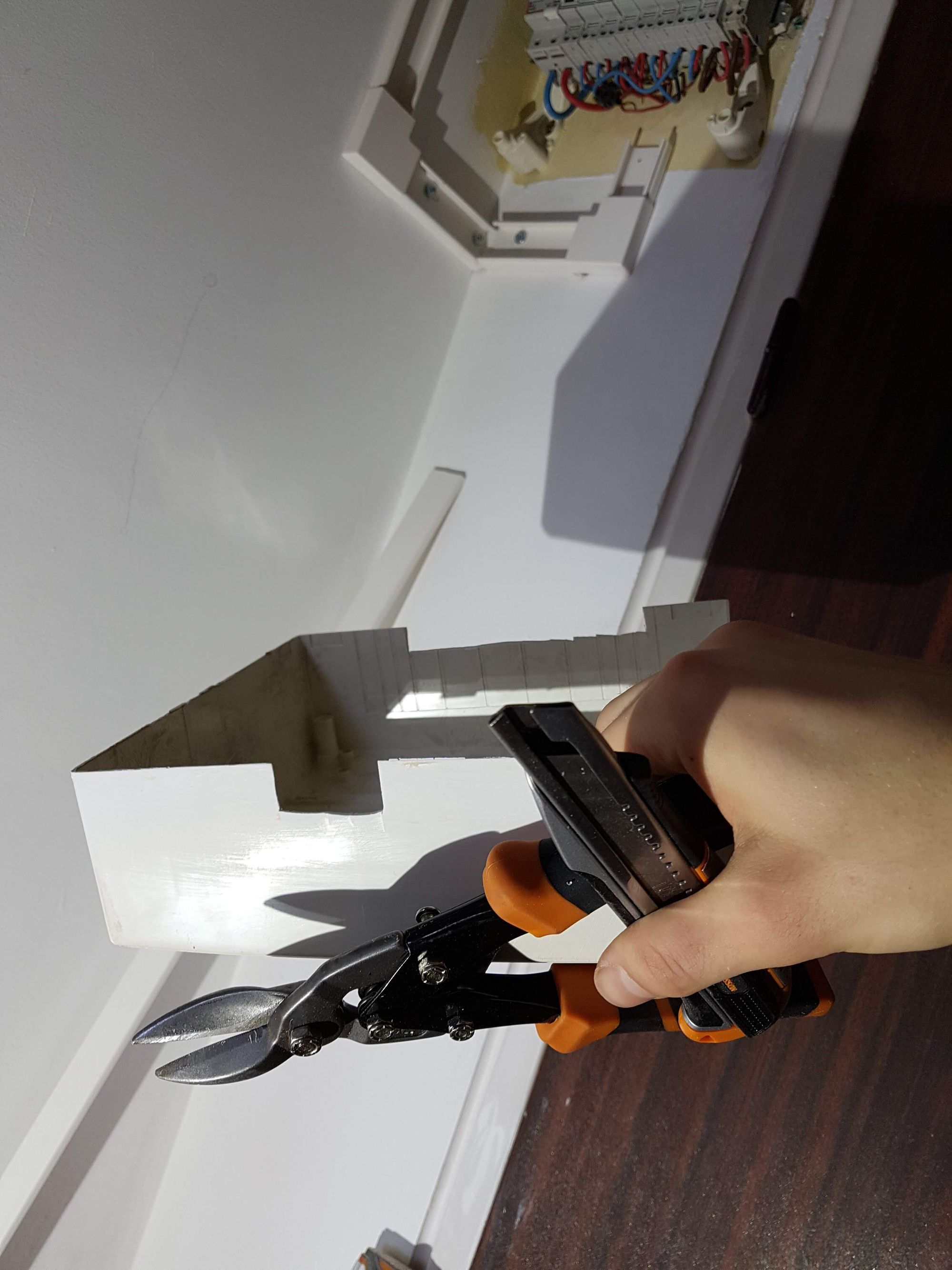

Pour faire rentrer la goulotte de transition dans le tableau électrique existant, je découpe le boîtier du tableau à la taille de la goulotte. Je fais la finition de la découpe avec un cutter, plus précis que la cisaille.

Je travaille exclusivement hors tension pour éviter l’électrisation, c'est-à-dire que je coupe l’électricité au disjoncteur général. L’éclairage est assuré par une lampe à batterie Bosch GLI 18 V-1900.

Passons au tableau, puis viendra le câblage.

Accrochage du tableau sur la GTL

Le montage du tableau s’avère relativement simple. Je l’ai commandé pré-équipé. La seule chose qui manquait pour avoir un tableau bien propre était des peignes que j’ai commandés et montés séparément.

Schneider a publié une vidéo qui explique comment accrocher le tableau sur la GTL. C’est tout simple, on fixe 4 vis, et c’est tout.

https://www.youtube.com/watch?v=TSL4hxxkGAk

Câblage

On finit par le câblage, peut-être l’étape la plus difficile pour moi. Les fils sont lourds et très peu malléables. En revanche ce n’est pas particulièrement complexe en soi. Juste épuisant.

Cela va de soi : je travaille hors tension pour éviter la mort.

Pour simplifier la pose des fils, j’utilise, comme je l’ai vu sur de nombreux tutoriels, des morceaux de couvercle de la goulotte.

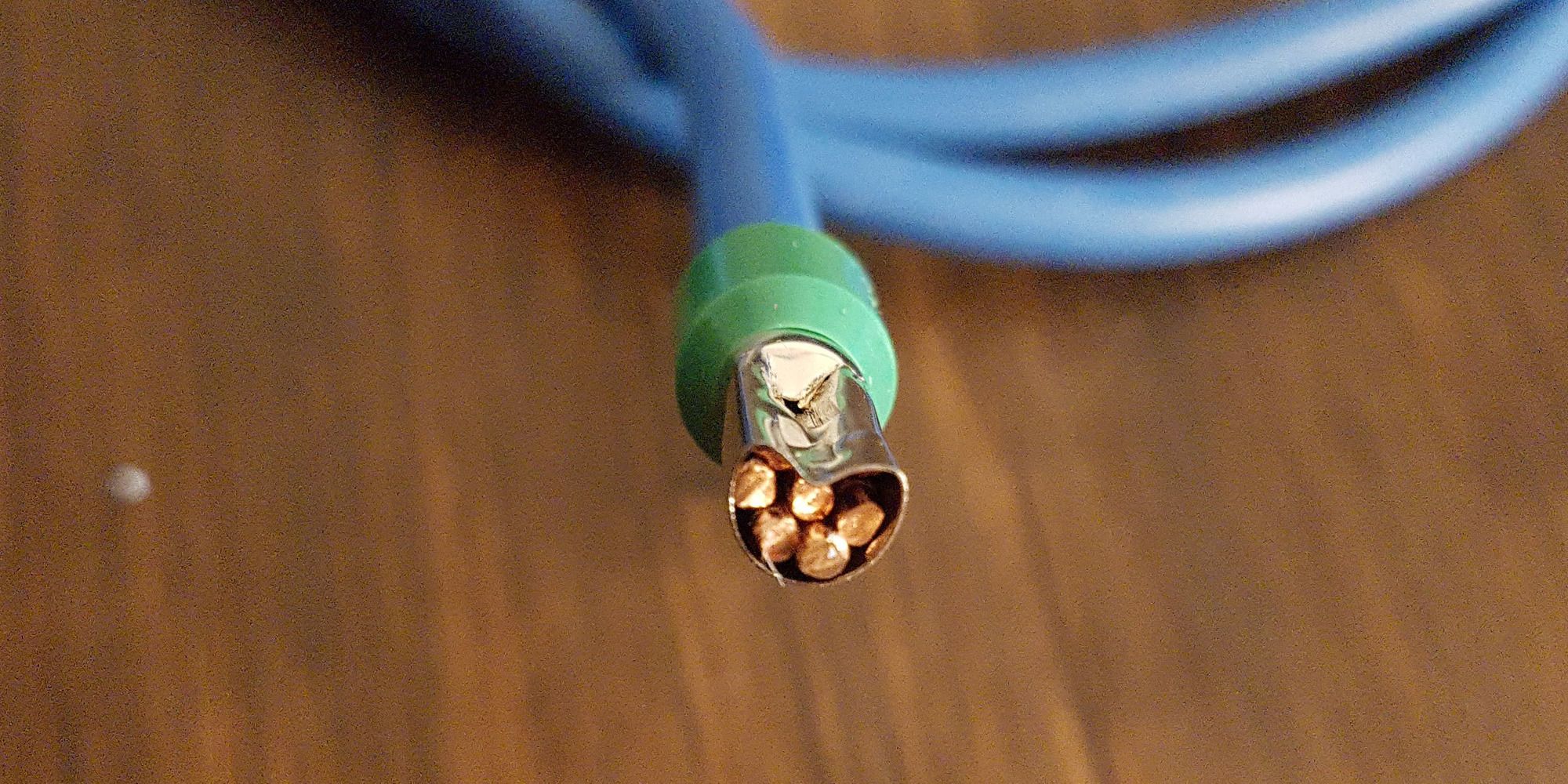

Afin d’assurer une meilleure connexion des fils aux tableaux, je sertis les fils avec des embouts.

Résultat

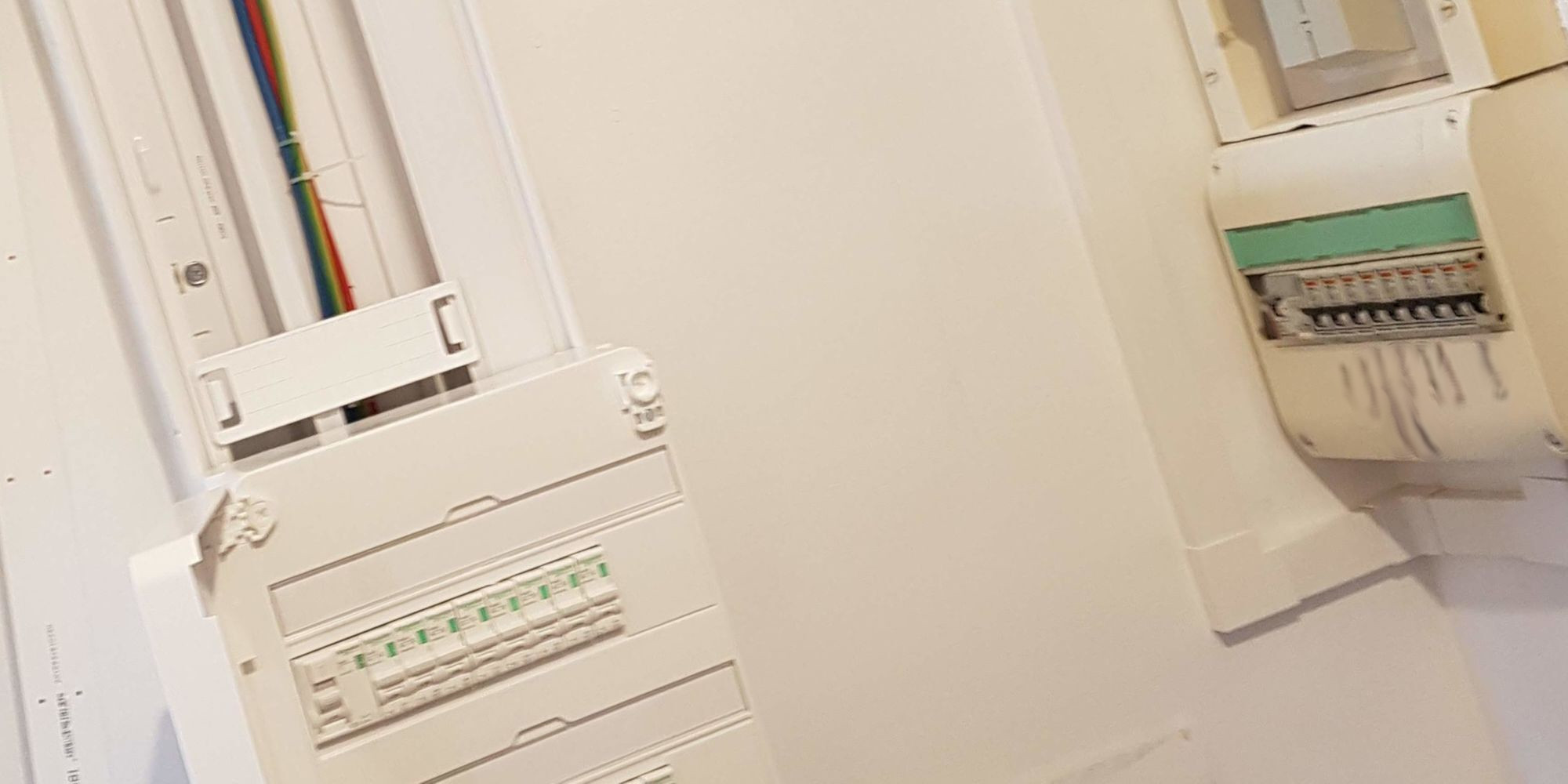

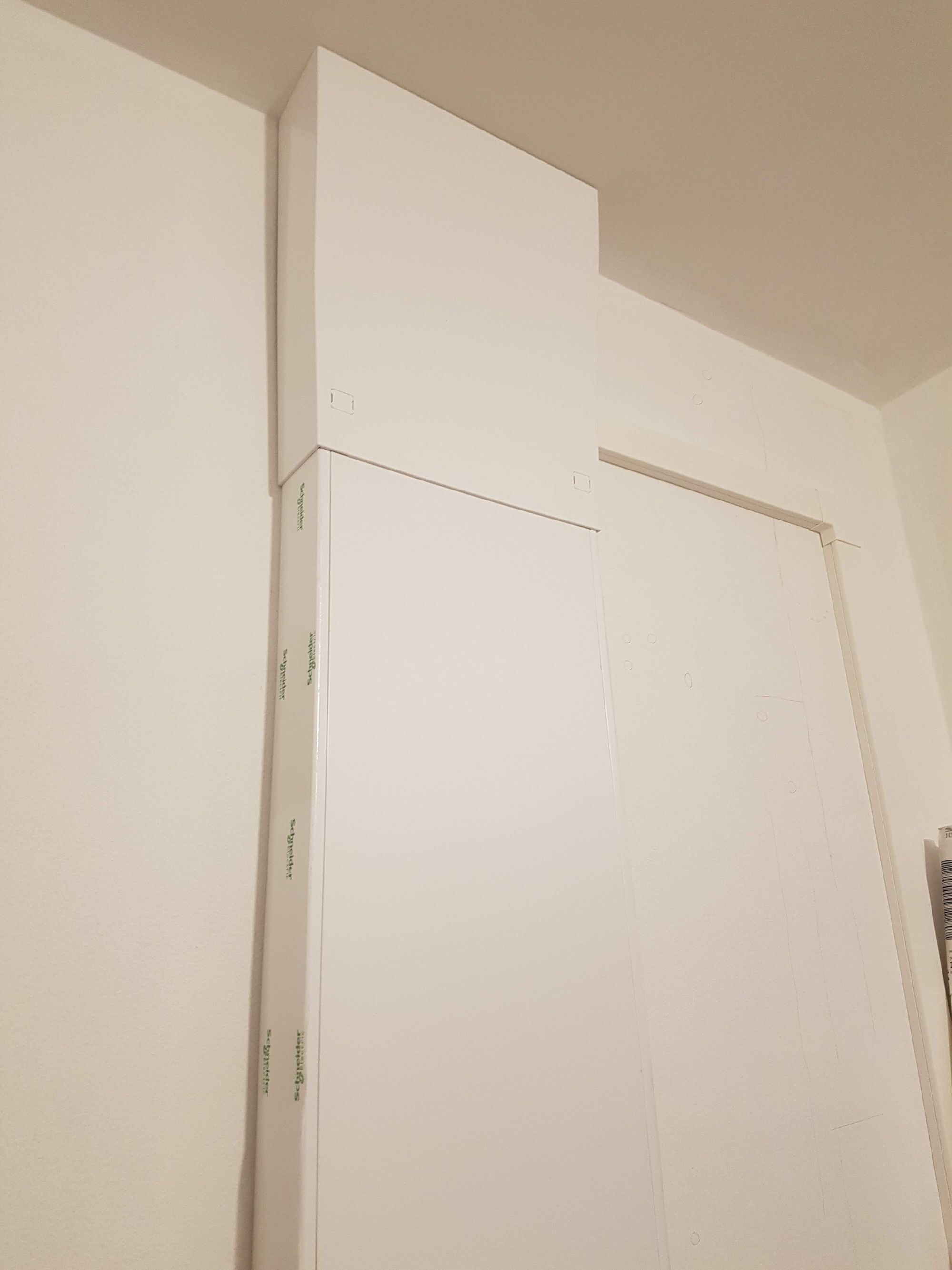

Et voilà le résultat une fois tout remonté.
