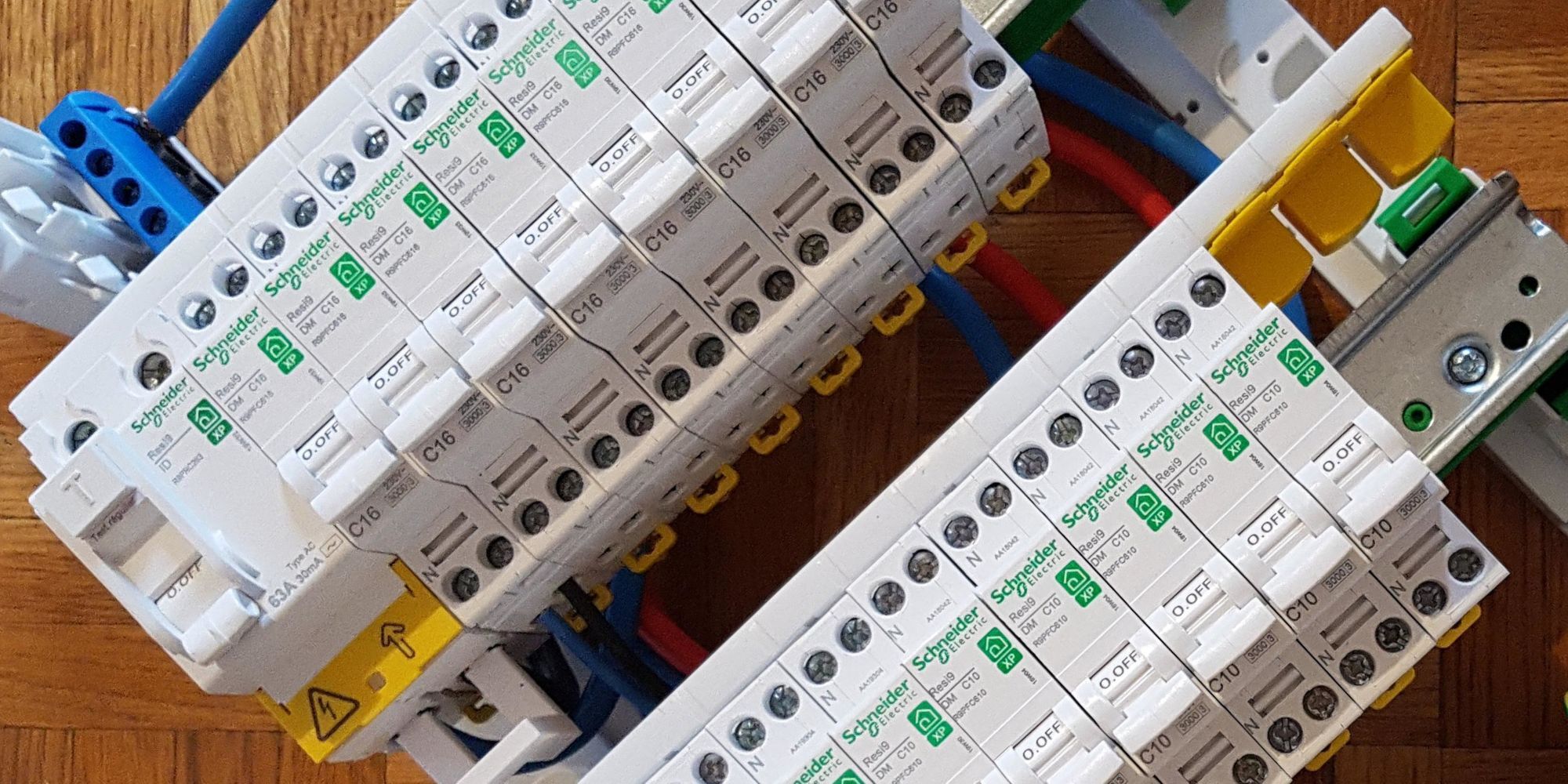

Les peignes horizontaux et verticaux dans le tableau électrique

Lors de l’installation de mon tableau électrique, j’ai appris qu’il existait deux types de peignes : le peigne vertical et le peigne horizontal. Parlons de leur utilité respective et voyons comment les installer dans un tableau électrique.

⚠️ Rappel sécurité : Veillez à toujours travailler hors-tension afin d’éviter l’éléctrisation voire l’électrocution. Et faites une Vérification d’Absence de Tension (ou VAT) avant de commencer à travailler.

Le matériel utilisé

Les instructions et images que je donne ici sont applicables à un tableau électrique Schneider Electric Resi9, car c’est cette gamme de tableau que j’ai installée chez moi. La manipulation sera cependant sensiblement la même pour un tableau d’une autre marque.

Le peigne horizontal

Commençons par les peignes horizontaux. Leur rôle est de relier les interrupteurs différentiels aux disjoncteurs.

L’utilisation de peignes horizontaux est obligatoire d’après la norme électrique norme NF C 15-100, selon mes informations. Raccorder les disjoncteurs avec des câbles, bien que possible techniquement, serait dangereux.

Sur mon tableau, il y a 3 peignes horizontaux, car j’ai un tableau de 3 rangées. Sur un tableau de 2 rangées, il y en aurait 2. Sur un tableau de 1 rangée, il y en aurait 1.

On peut voir les peignes horizontaux entourés en violet ci-dessous :

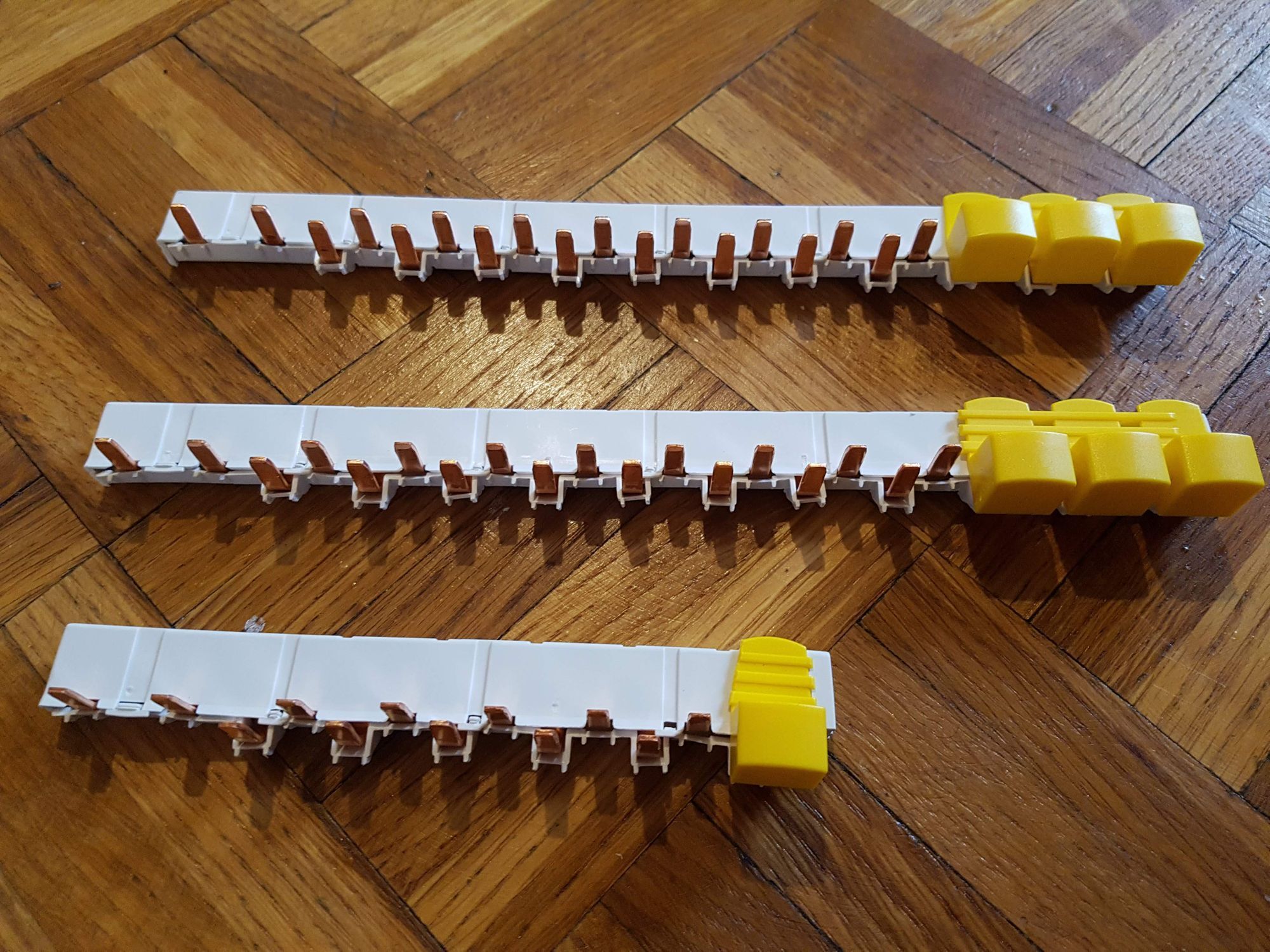

Une fois retirés du tableau, voici une fois encore les 3 mêmes peignes horizontaux :

On y voit que chaque peigne contient 2 rangées de dents : une pour la phase, une pour le neutre.

Les caches peignes jaunes permettent de couvrir les dents qui ne sont pas encore utilisées afin d’éviter un contact accidentel avec les parties cuivrées au moment de l’ouverture du tableau électrique.

Je crois comprendre que sur d’anciens tableaux électriques, il était d’usage de couper les dents inutiles, mais les nouveaux tableaux sont livrés avec les caches dents, ce qui facilite l’ajout de nouveaux disjoncteurs lors d’une modification du tableau.

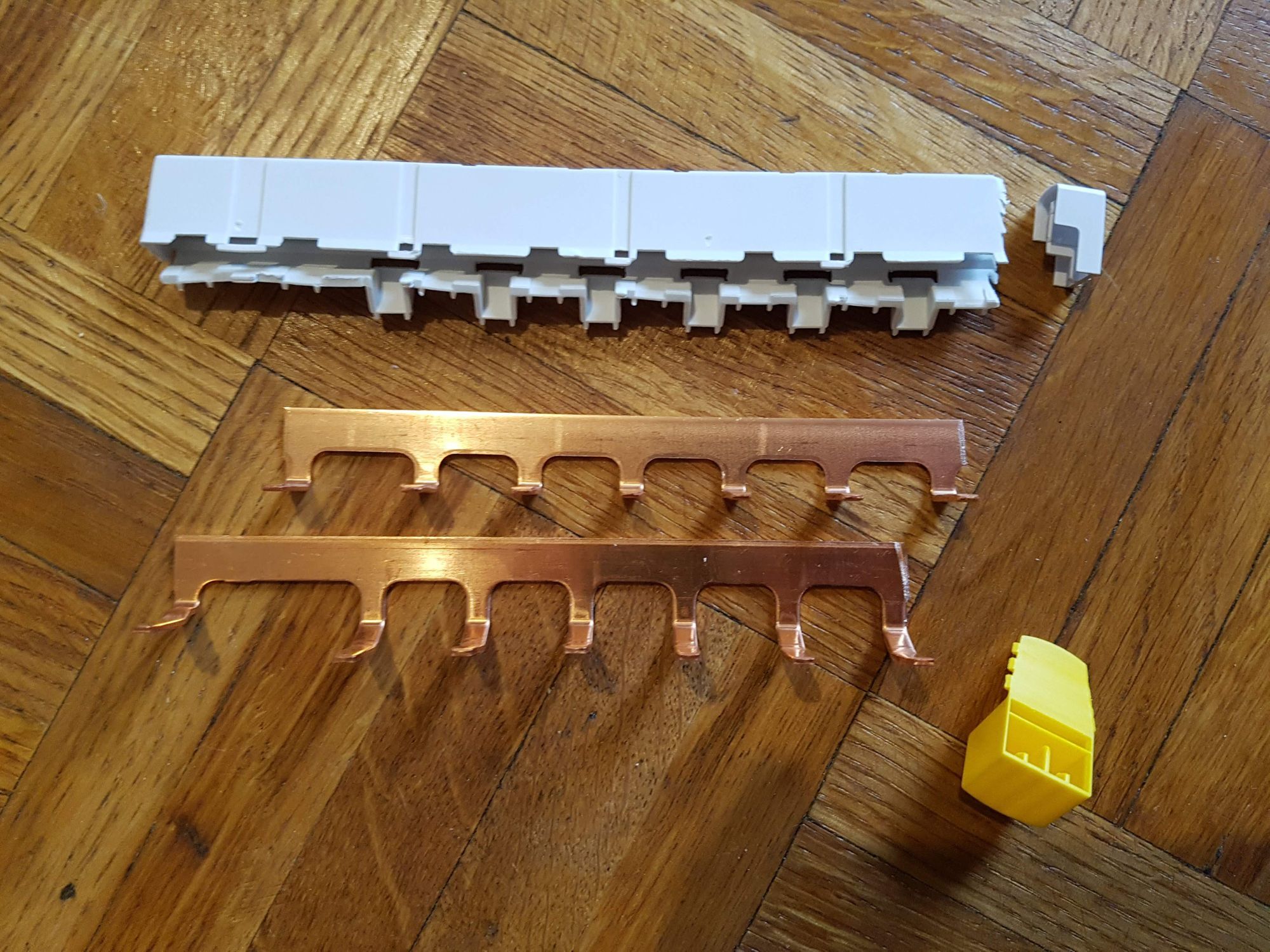

On peut aussi remarquer que j’ai un peigne plus petit que les deux autres. En effet, je l’ai raccourci avec une pince coupante, car les 2 prises électriques visibles sur mon tableau ne laissent pas la place pour toutes les dents du peigne. Voici le peigne le plus court, une fois démonté entièrement :

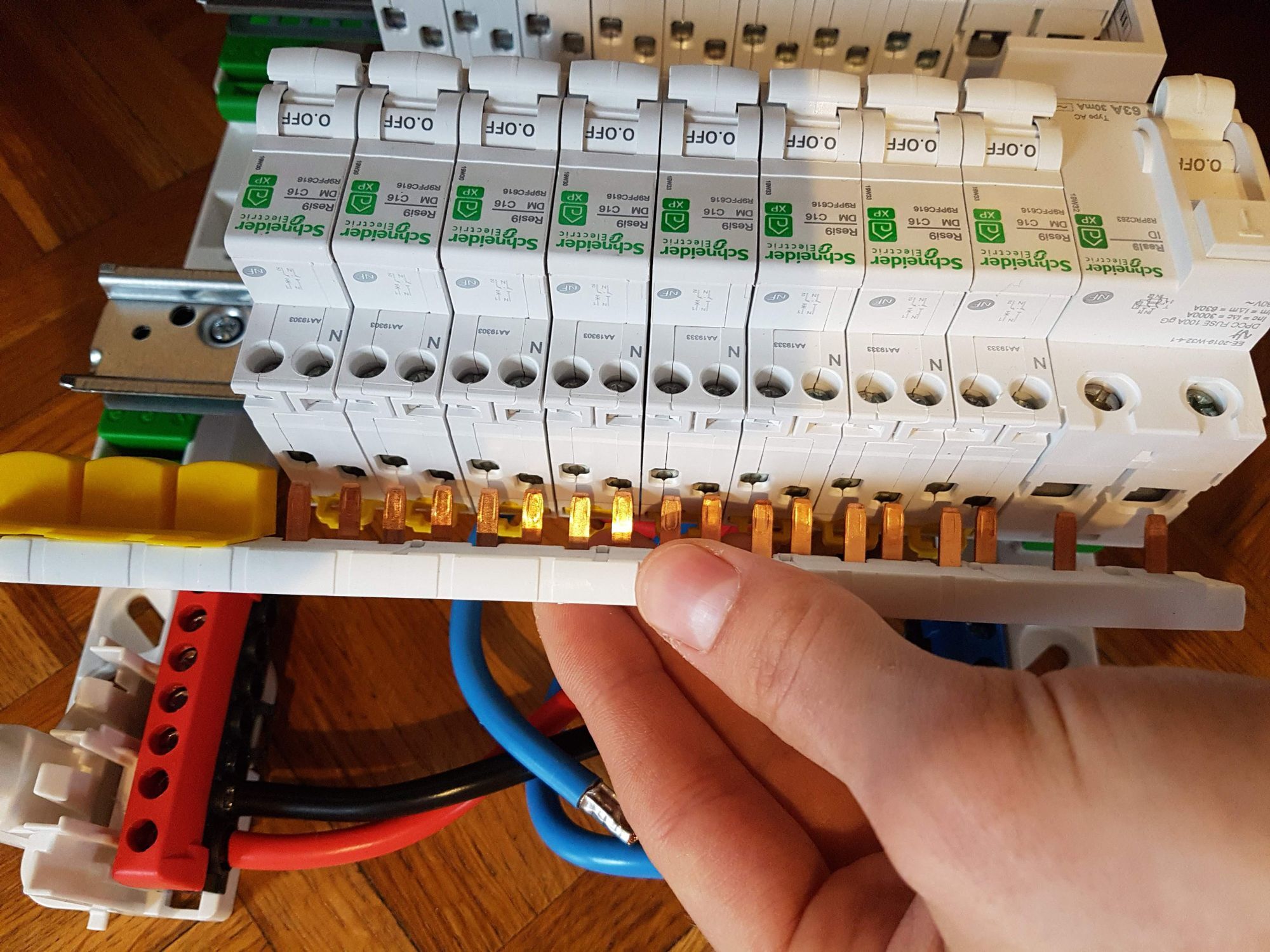

Les peignes horizontaux se branchent en les calant dans les bornes des disjoncteurs, puis en vissant les fermement chacune des vis visibles sur les bornes, afin que le peigne ne puisse pas être retiré par erreur. Voici une illustration du peigne horizontal en cours de branchement :

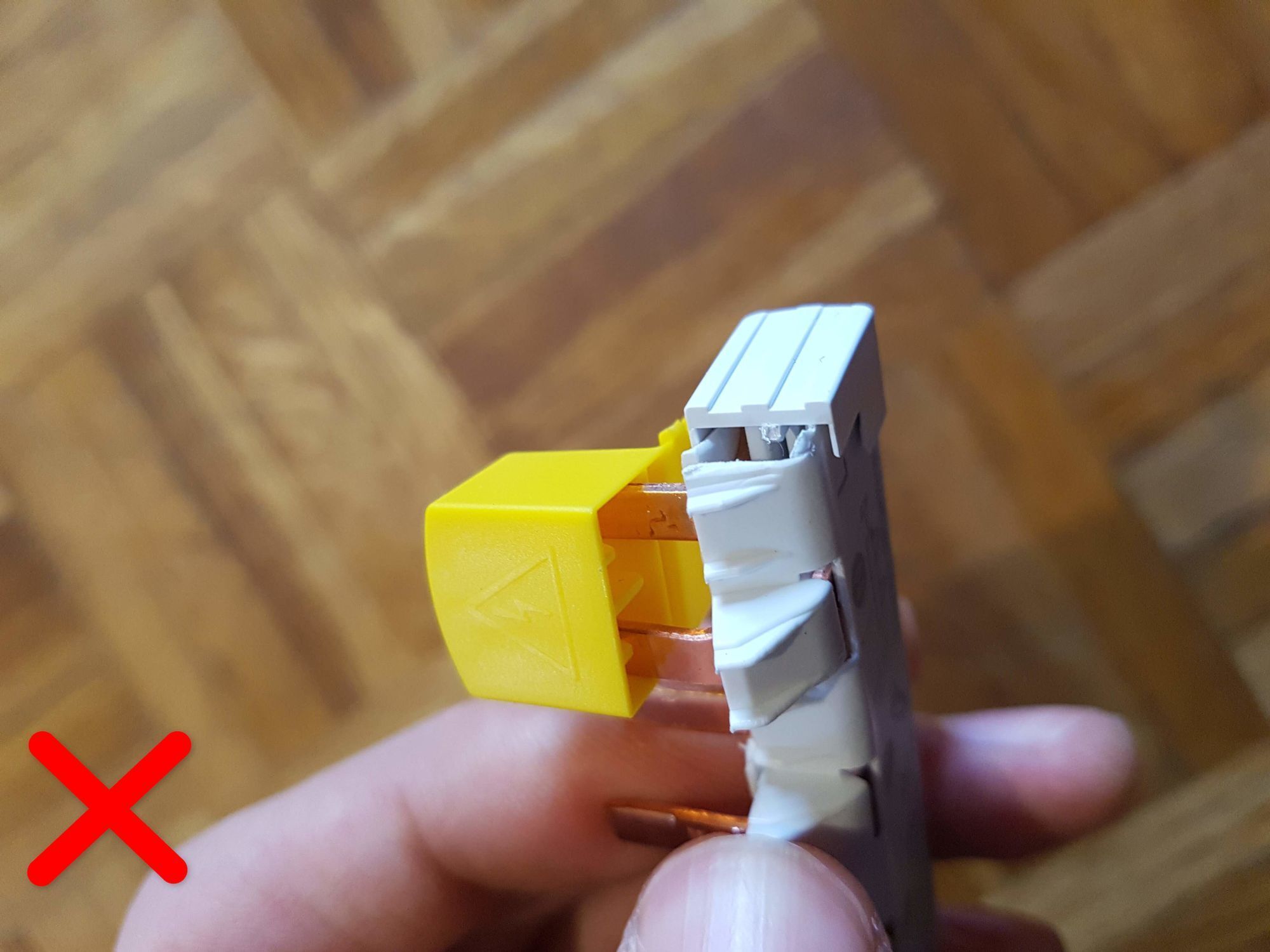

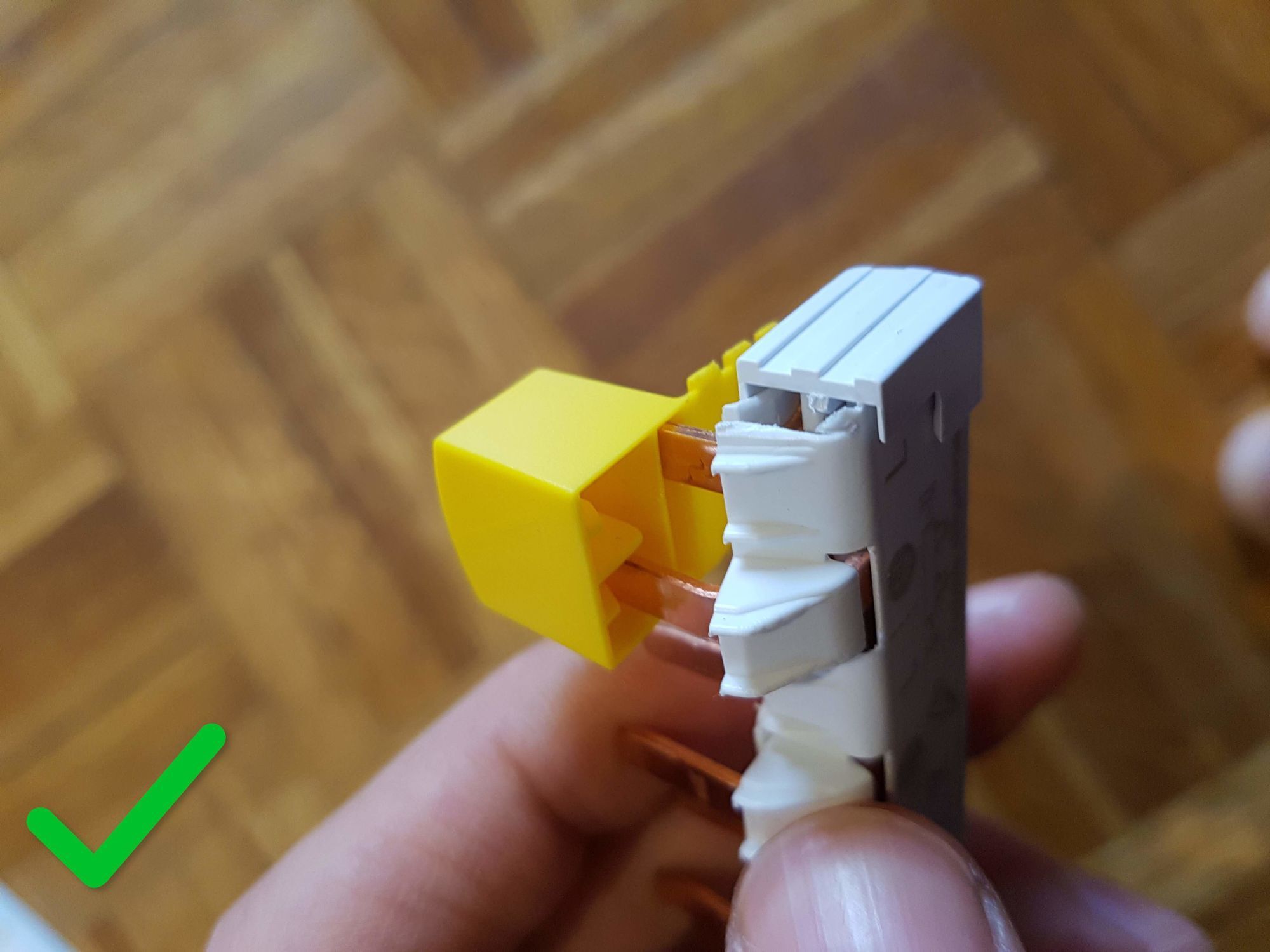

L’utilisation des caches-peignes peut s’avérer hasardeuse au premier abord, en tout cas, elle l’a été pour moi. Maintenant que je pense avoir compris comment les utiliser correctement, voici la différence entre un cache peigne correctement installé et un cache peigne mal installé (et donc dangereux).

Le peigne vertical

Passons au peigne vertical. Son rôle est de propager le courant depuis les borniers du tableau jusqu’aux interrupteurs différentiels.

Bien que l’utilisation de peignes verticaux ne soient pas obligatoire selon mes informations, j’ai préféré en acheter afin d’avoir un tableau plus propre, plus fiable et de m’éviter de faire des erreurs de branchement.

Un peigne vertical coûte entre 5€ et 10€ sur des sites tels que 123elec ou Domomat. Il serait dommage de s’en priver, sauf à avoir un budget extrêmement serré, auquel cas un câble de section 16mm² peut faire l’affaire.

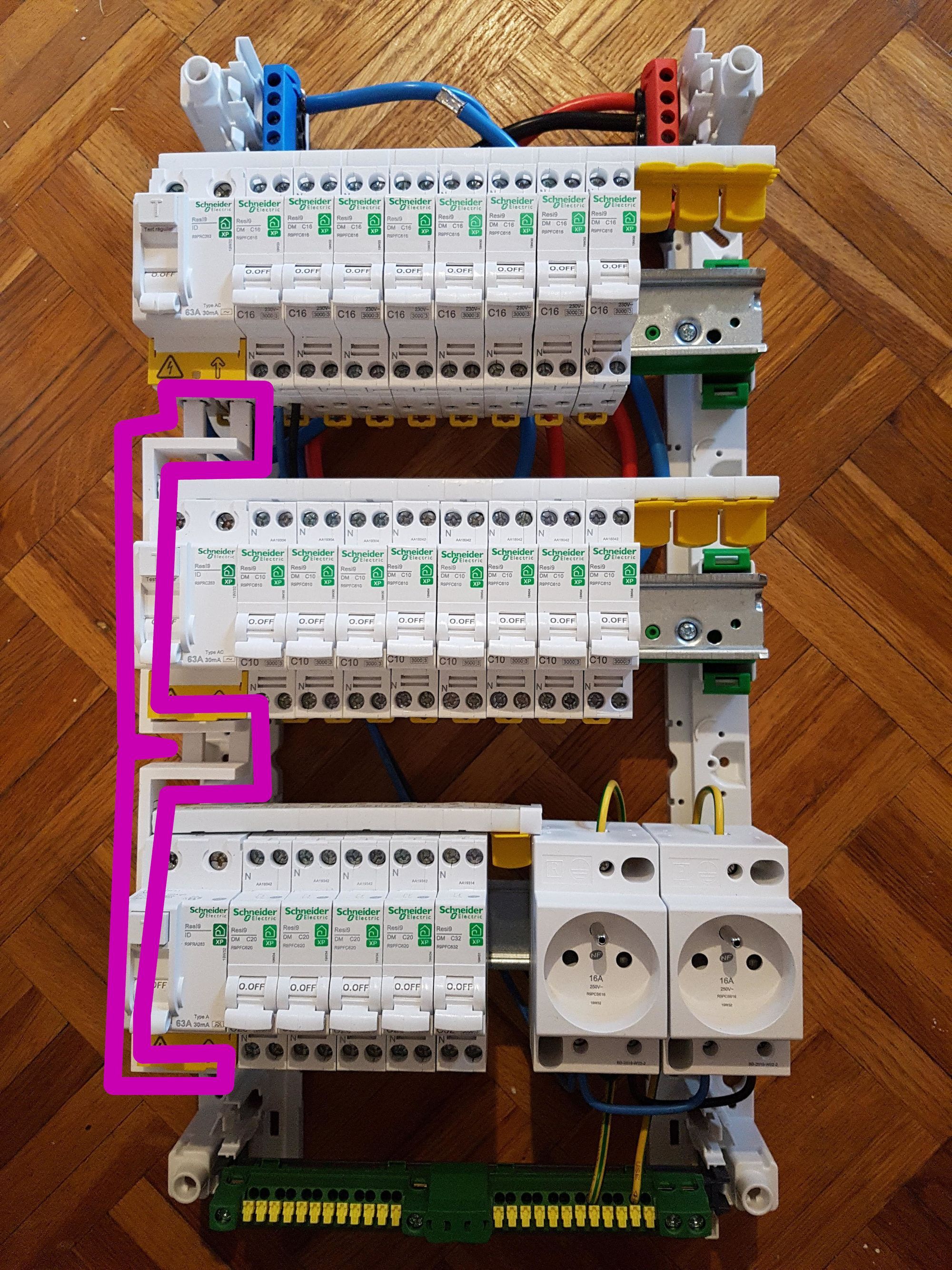

Sur mon tableau, j’ai 2 peignes verticaux. On peut les voir entourés en violet ci-dessous :

Le premier peigne fait passer le courant du premier interrupteur différentiel au second interrupteur différentiel. Le second peigne fait passer le courant du second interrupteur différentiel au troisième interrupteur différentiel.

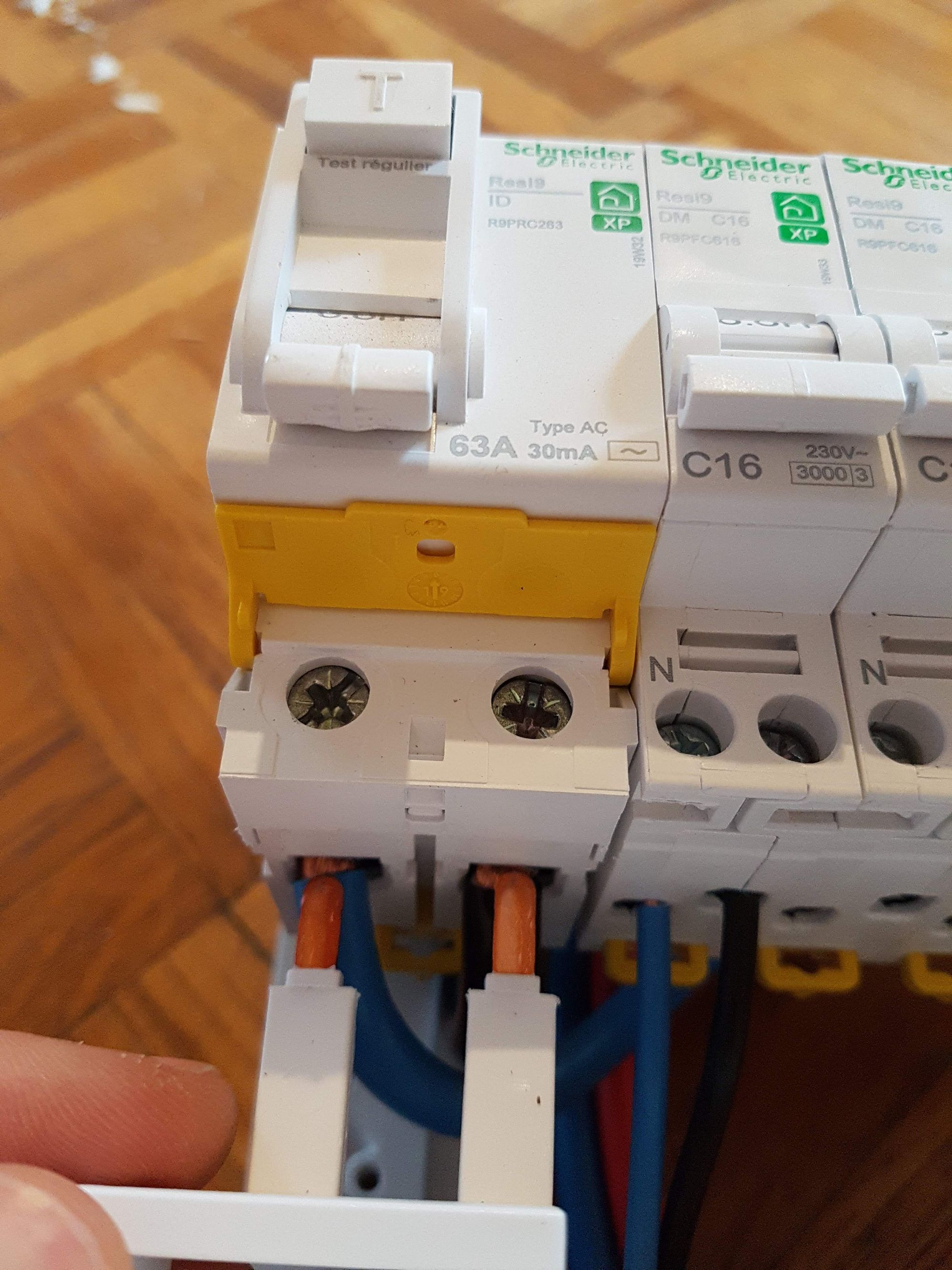

Pour faire arriver le courant au premier interrupteur différentiel, j’utilise non pas un peigne, mais un câble de section 16mm², qui part du bornier et arrive au premier interrupteur différentiel. Cela explique que les bornes du premier interrupteur différentiel contiennent à la fois un câble et une branche de peigne, comme on le voit ici :

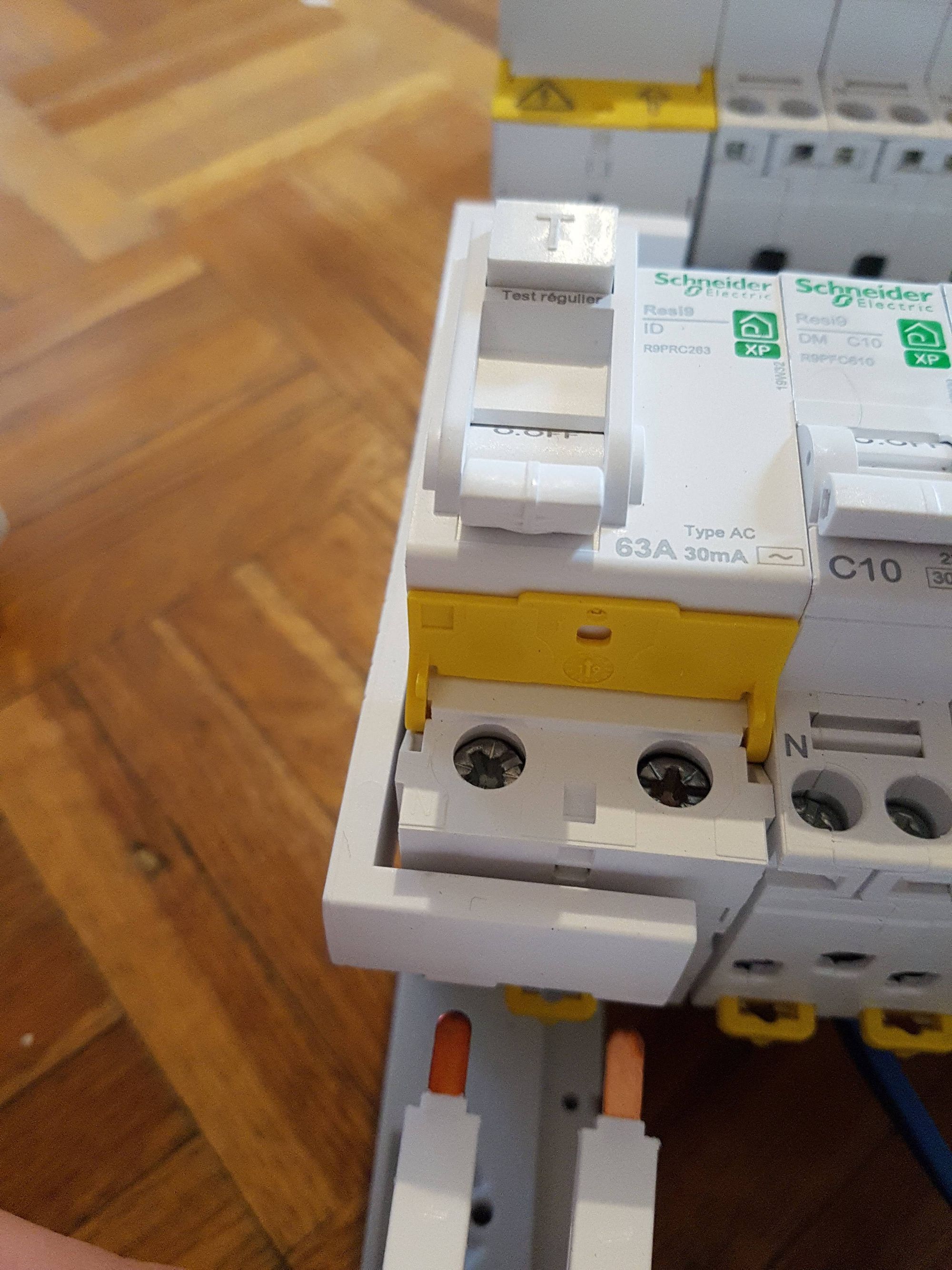

Le second peigne vertical, lui, est raccordé sur les bornes du second interrupteur différentiel, au même endroit que le premier peigne vertical. On passe les dents du second peigne en dessous de celle du premier peigne, dans les mêmes bornes. On peut voir le branchement ci-dessous :
