Le module électronique d'une carafe Brita

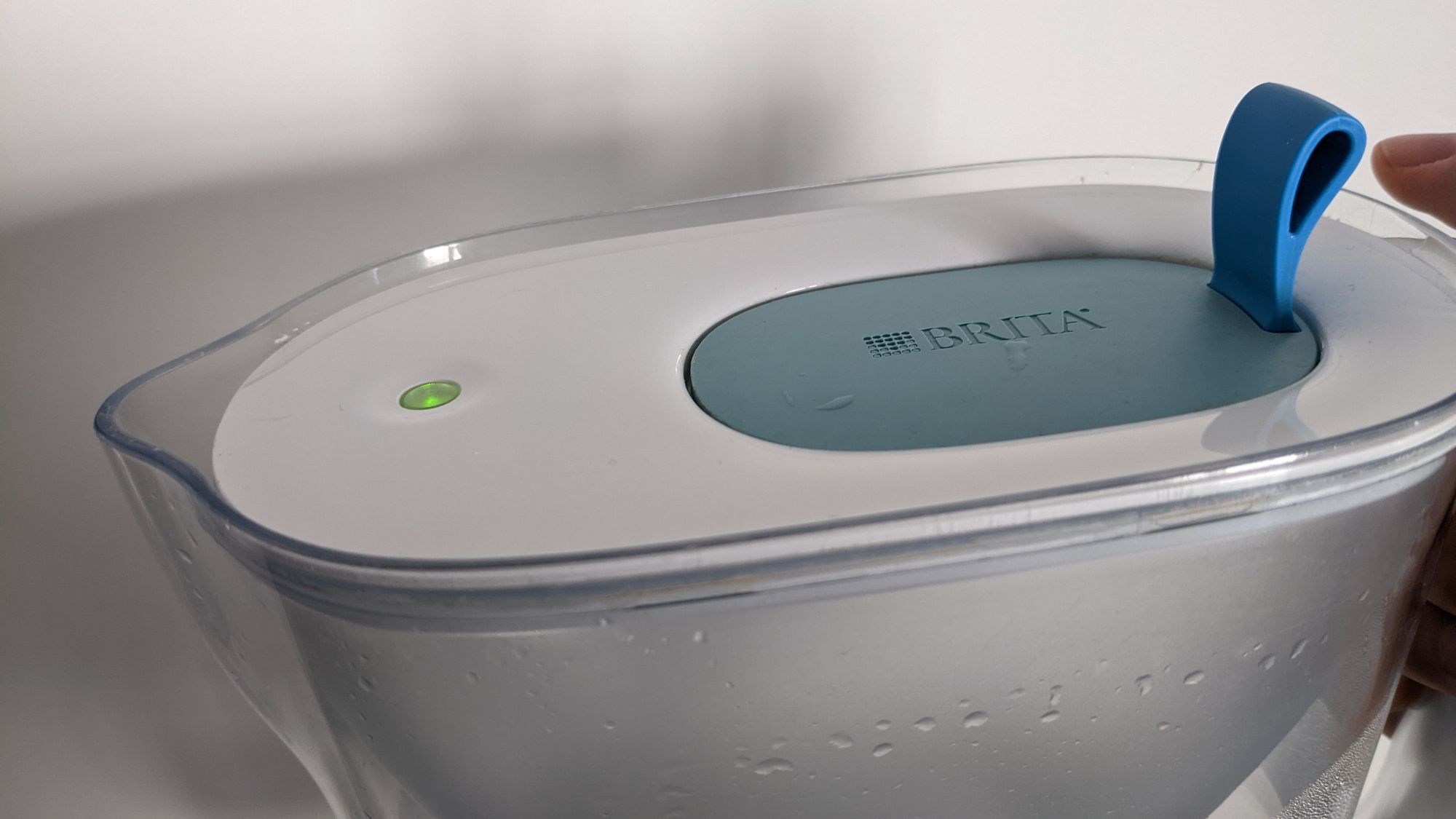

Les carafes filtrantes de marque Brita récentes ont sur le dessus une petite lampe qui indique quand il faut changer la cartouche filtrante. La lumière est initialement verte, puis devient orange, puis enfin rouge au fur et à mesure que la cartouche filtrante vieillit.

Cette lumière m’agaçait. Je l’ai donc retiré et en ai profité pour la démonter et essayer de comprendre son fonctionnement.

Pas franchement réparable

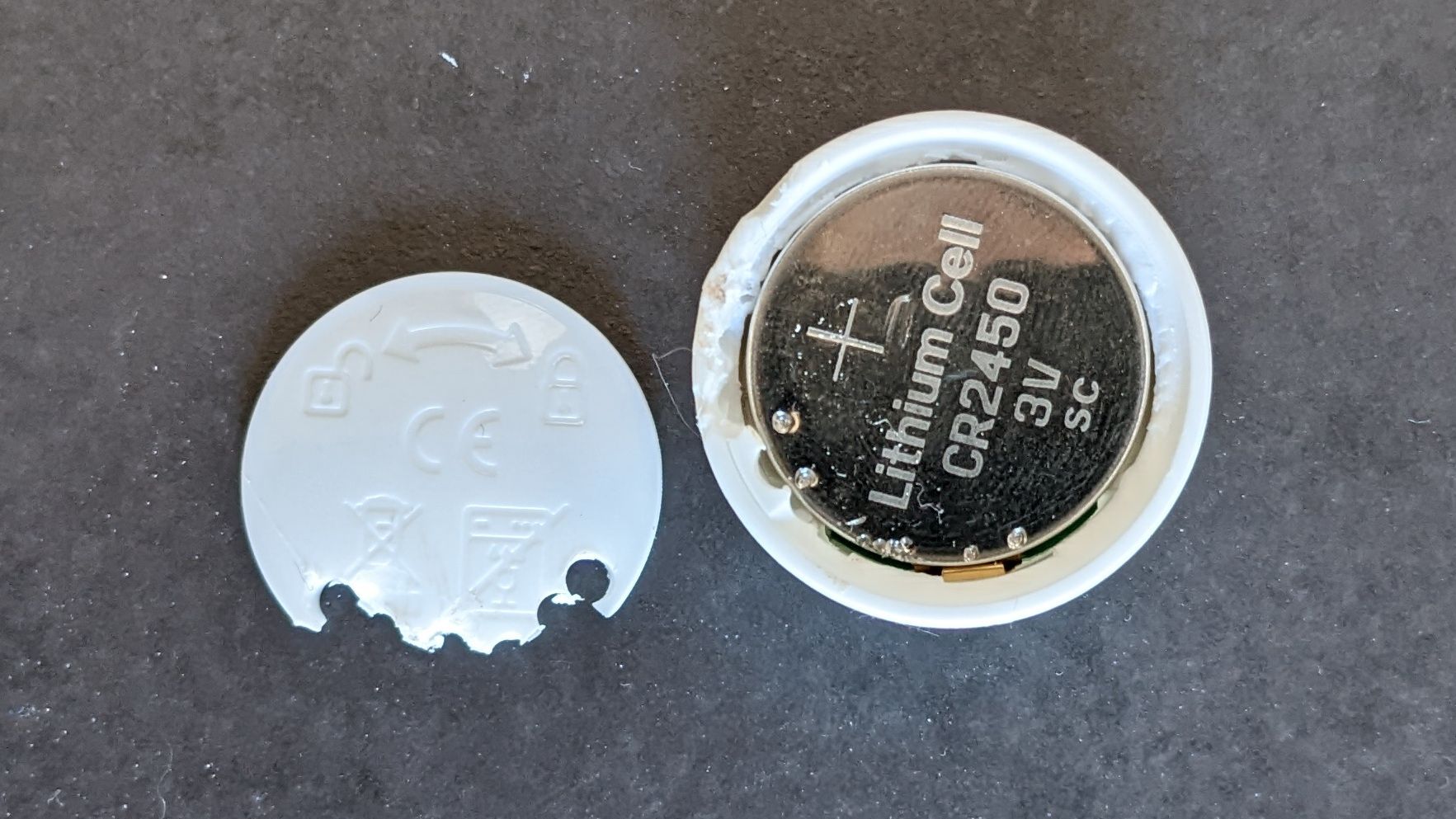

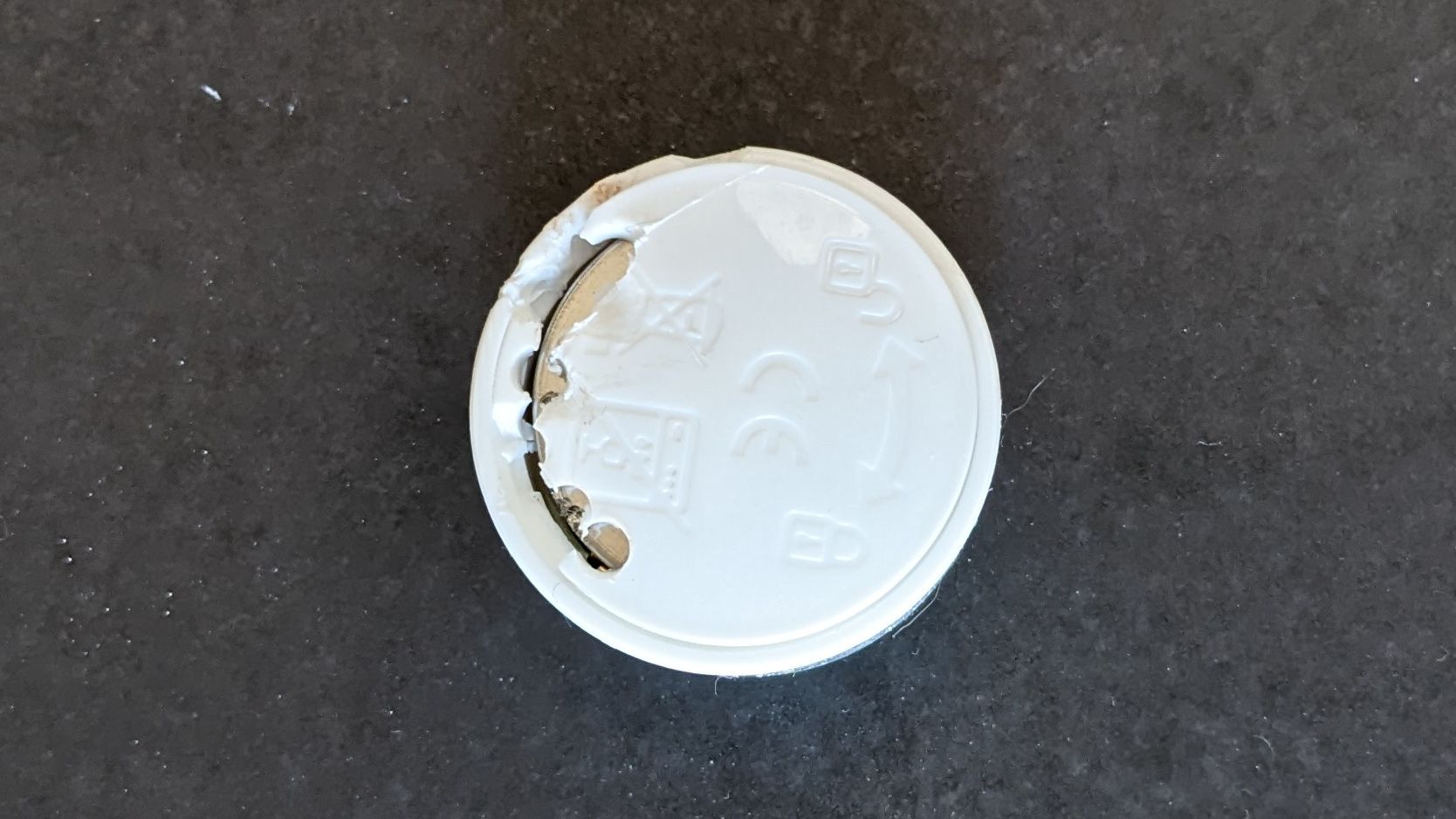

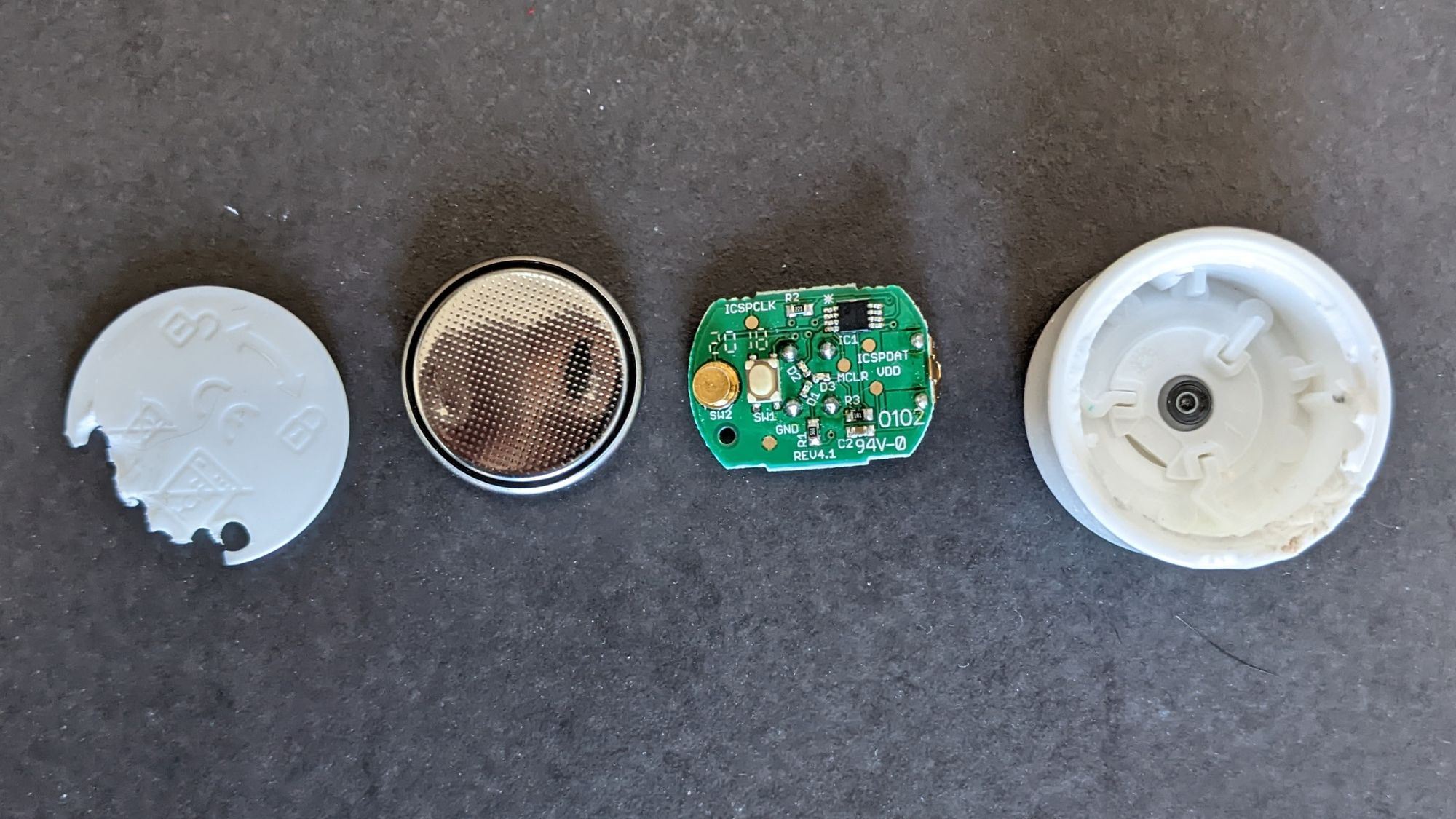

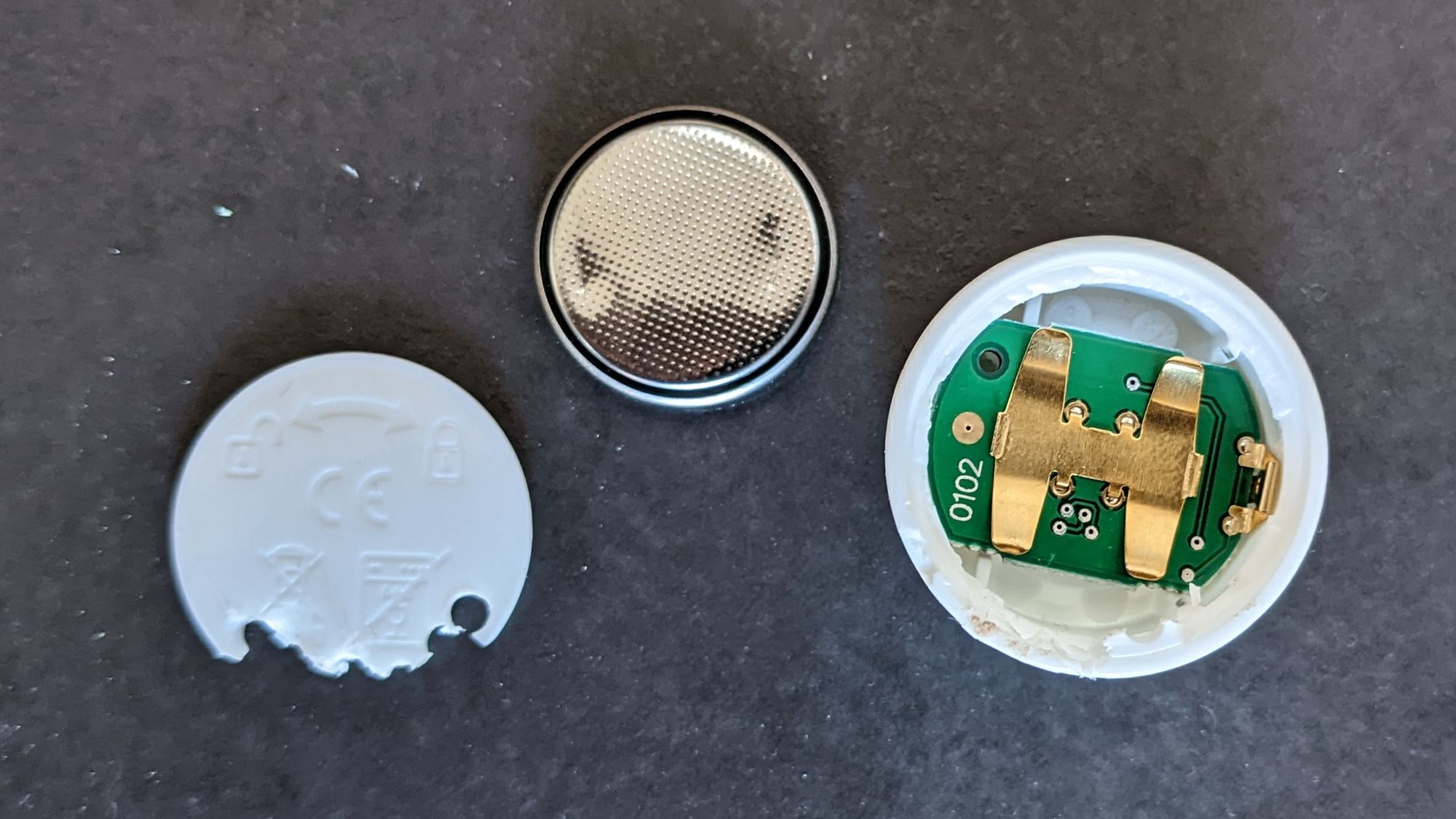

Première découverte, pour ouvrir le module, il faut y aller fort. Je n’ai pas l’impression que ce module ait été conçu dans une optique de pouvoir changer la pile une fois usée. J’ai été obligé de percer des trous à la perceuse afin de pouvoir retirer le couvercle de la pile. Donc j’en déduis qu’une fois la pile usée, le module est à jeter.

On peut également comprendre en ouvrant ce circuit que le module n’est pas relié à la cartouche et qu’il semble peu probable que ce module permette vraiment de savoir si une cartouche filtrante est usée. Il y a sans doute soit une minuterie à l’intérieur, soit un accéléromètre qui calcule combien de fois l’utilisateur s’est servi de l’eau.

Que contient le circuit imprimé

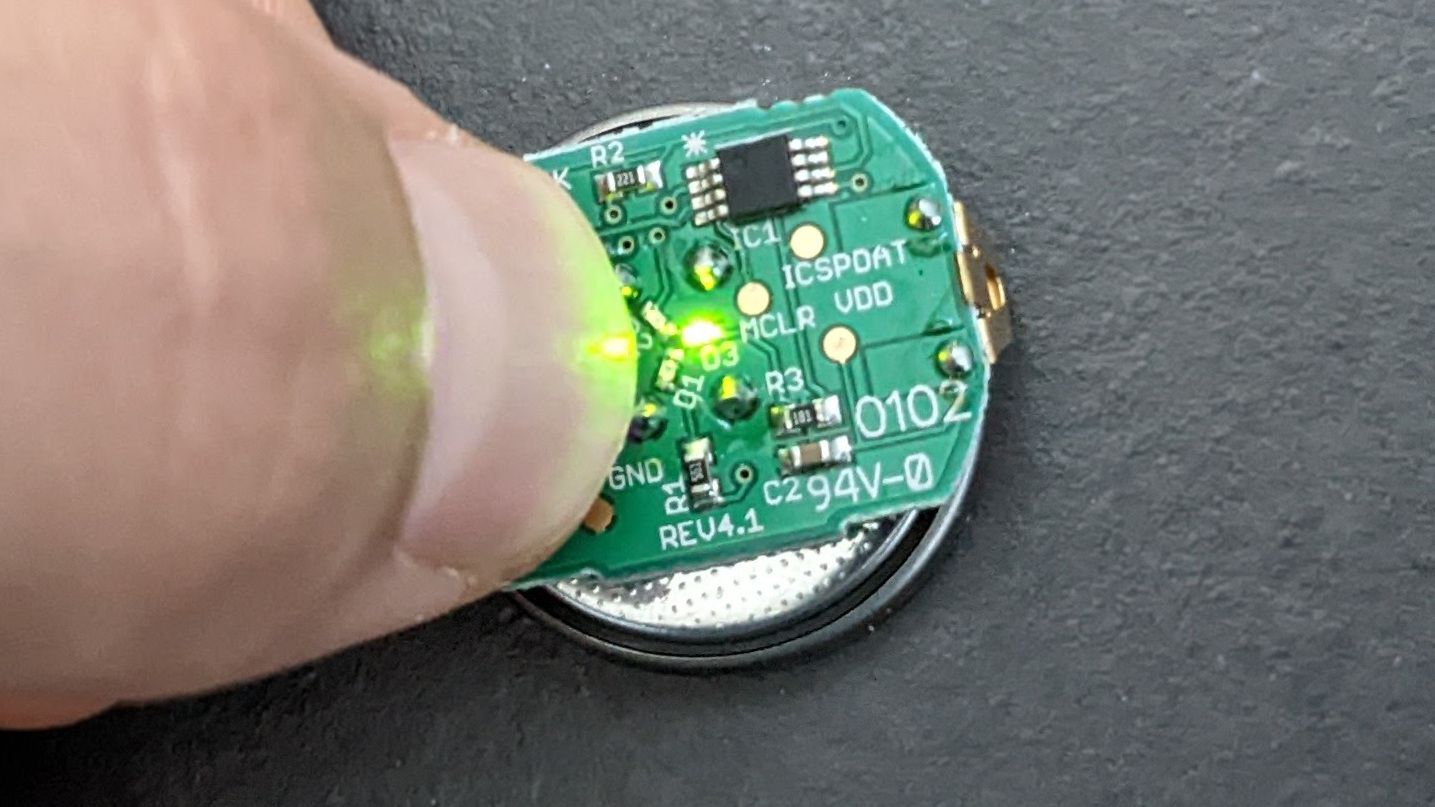

Si on tient la pile et qu’on appuie sur le bouton, on voit la lumière verte s’allumer. On peut donc en déduire que D1, D2 et D3 sur le circuit sont les 3 diodes pour les couleurs verte, orange et rouge.

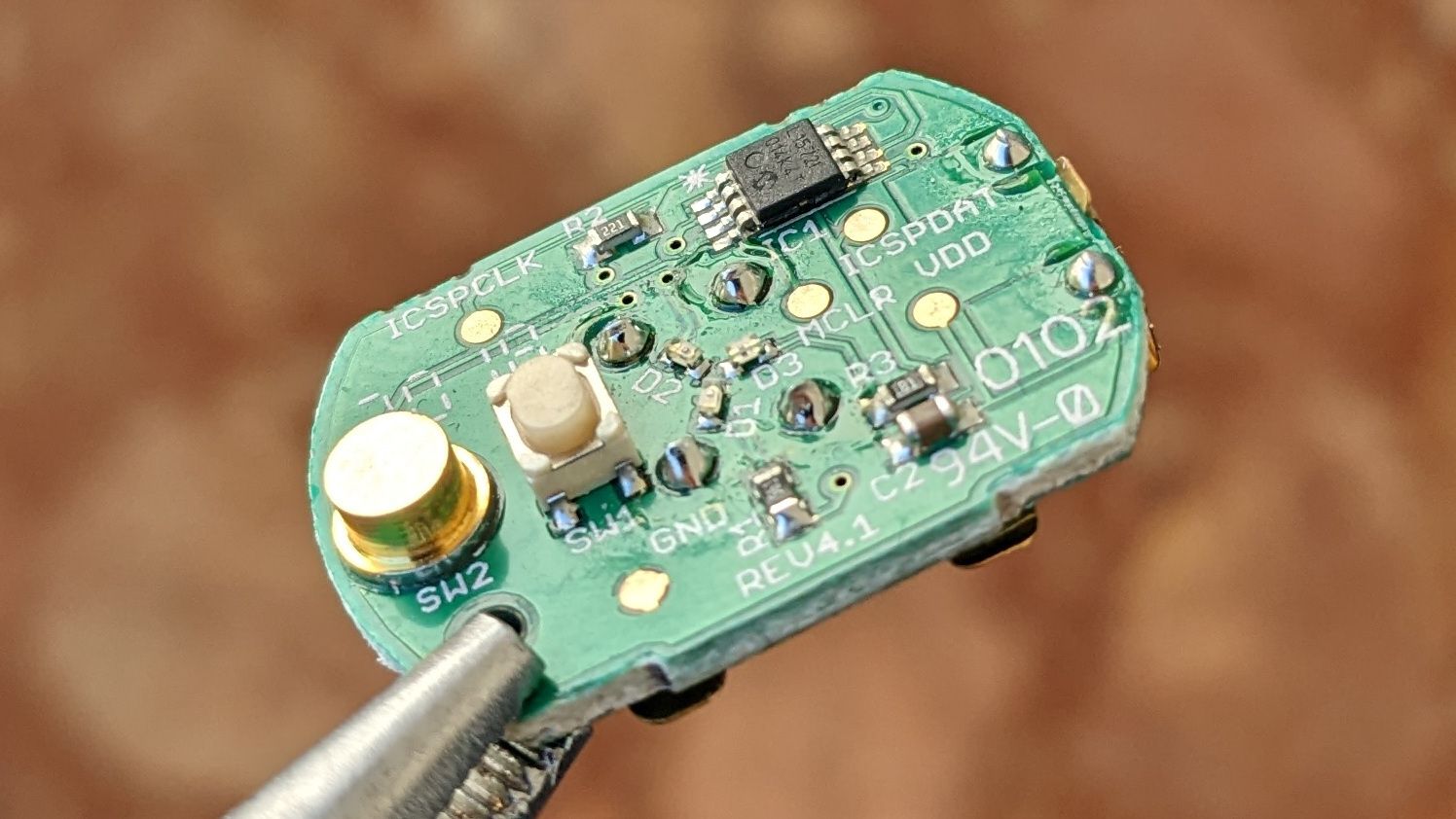

SW1 et SW2 semblent vouloir dire “Software”, ou peut-être "Switch", mais je n’ai pas plus d’informations. Pas plus d’informations non plus sur le IC1, qui pourrait vouloir dire “integrated circuit”. On peut y voir la mention “L15721 014K4T” mais je ne sais pas ce que cela veut dire.

Les parties ICSPDAT et ICSPDAT semblent être des points d’entrée pour les développeurs du module, ICSP voulant dire “In-Circuit Serial Programming”.
