Pourquoi et comment sertir des fils électriques

Lors de la réception de mon nouveau tableau électrique, partiellement pré-câblé, j’ai remarqué des sortes de petites collerettes autour des fils multibrins 16mm². J’ai appris qu’il s’agissait d’un sertissage. Je me suis donc intéressé à cette technique.

Qu’est-ce que le sertissage ? À quoi sert-il ? Et, comment le réaliser ?

⚠️ Rappel sécurité : Veillez à toujours travailler hors-tension afin d’éviter l’éléctrisation voire l’électrocution. Et faites une Vérification d’Absence de Tension (ou VAT) avant de commencer à travailler.

Qu’est-ce que le sertissage ?

Le sertissage consiste à lier plusieurs fils ou à lier les fils d’un conducteur multi-filaments. Cela permet non seulement de sécuriser l’installation et d’assurer une meilleure connexion.

En l’absence de sertissage, un conducteur multi-filaments peut facilement s’abîmer au moment du vissage dans un domino. Après le sertissage, le vissage devient plus simple et plus sûr.

Comment le réaliser ?

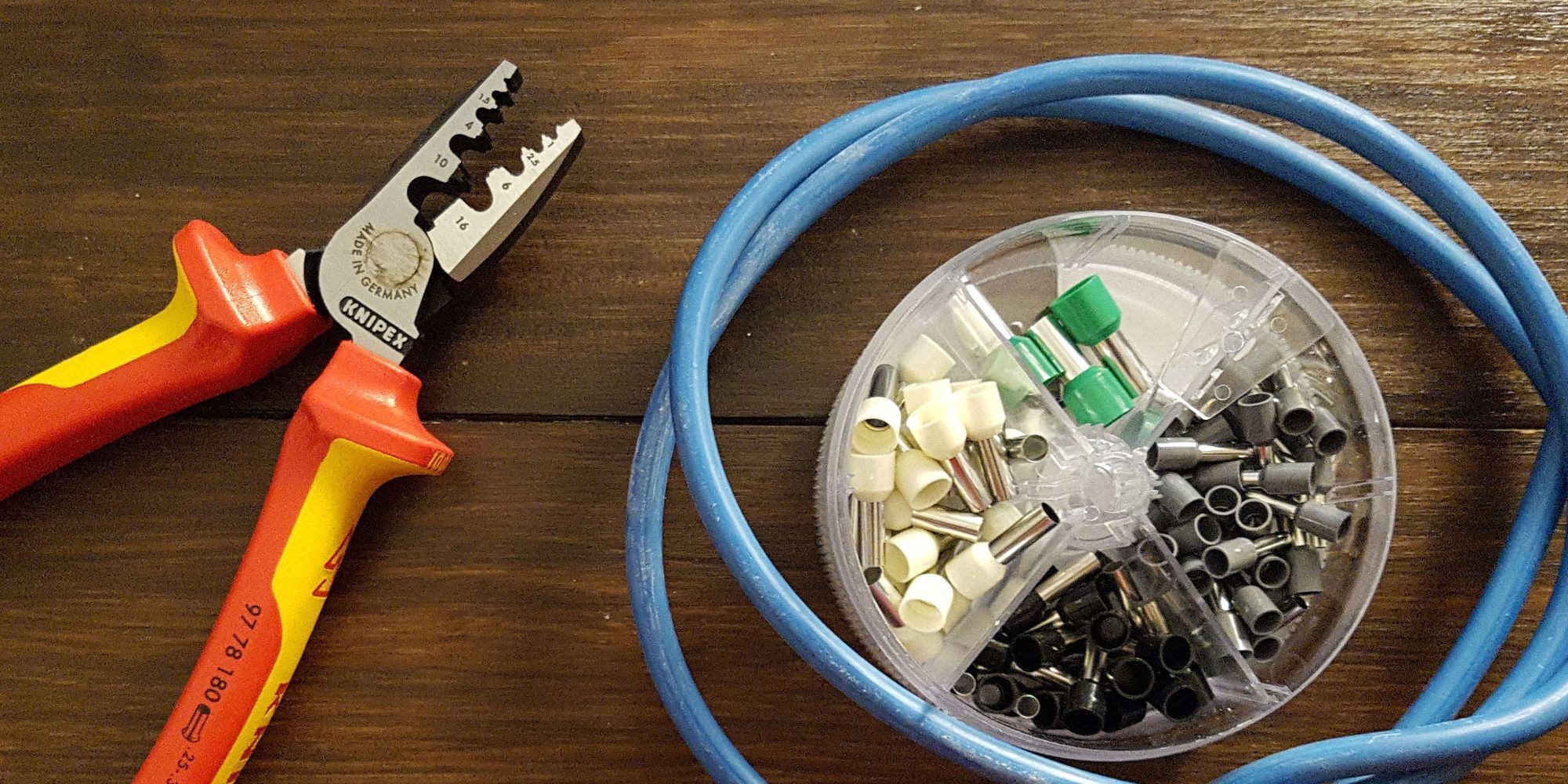

Pour sertir, j’utilise une pince à sertir Knipex et des embouts. Pour plus d’infos sur le sertissage, je vous recommande l’article "Pince à sertir: un outil de sertissage pour les cosses électriques".

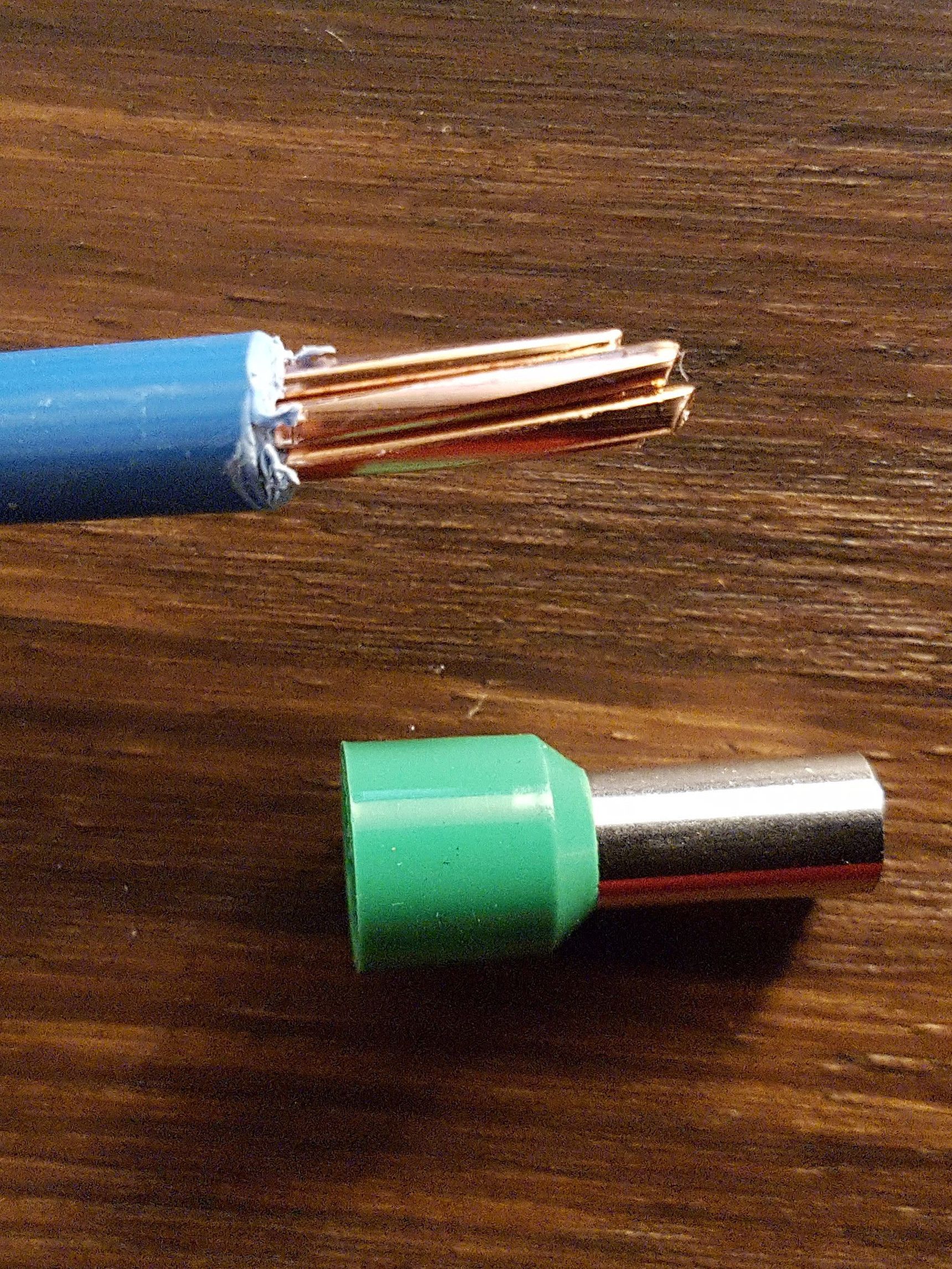

On enfile tout d’abord l’embout sur le fil. De préférence, on choisit un embout avec une protection, ce qui évitera les contacts accidentels avec le conducteur sous tension.

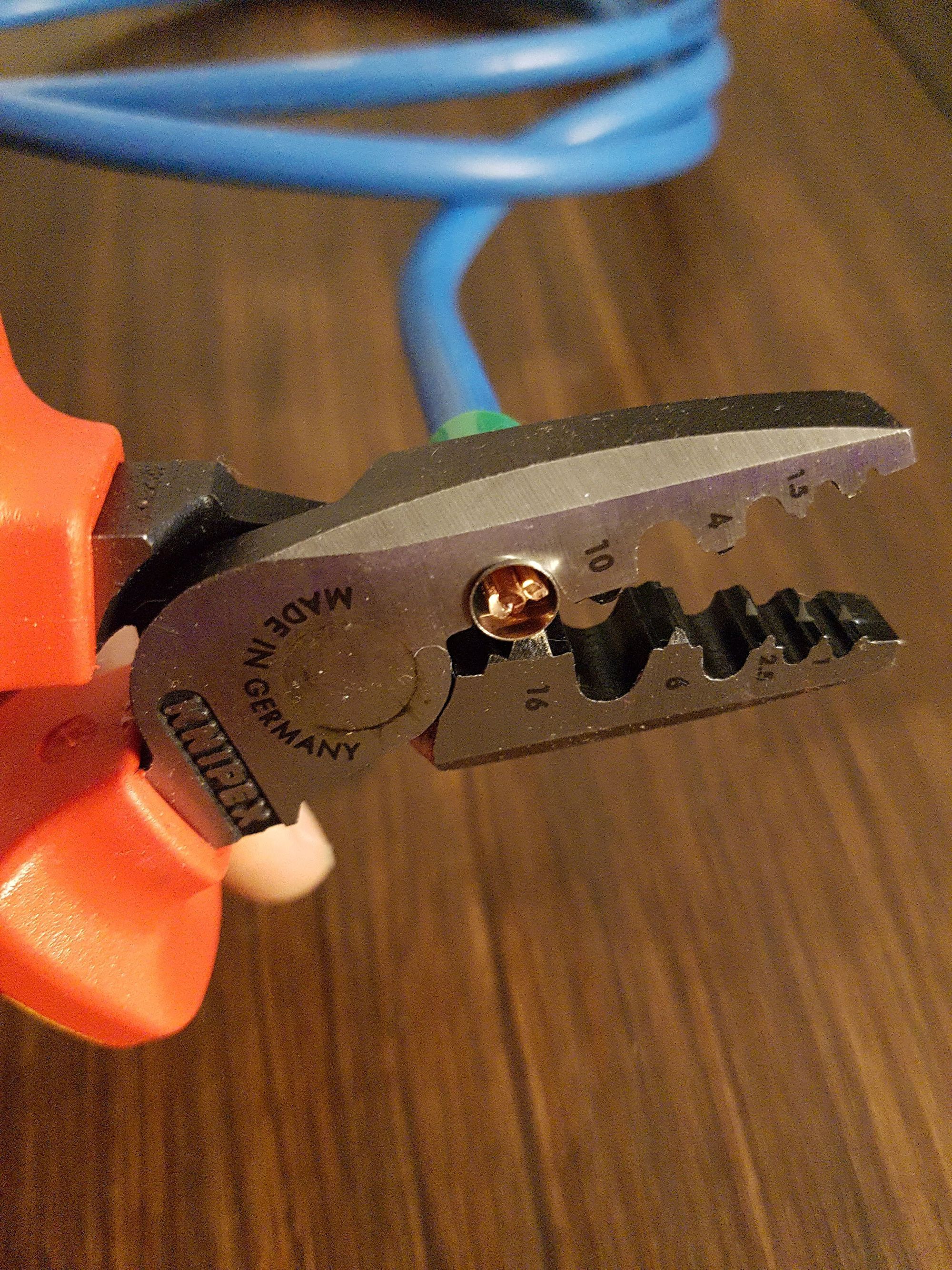

On passe ensuite le tout dans l’emplacement de la bonne taille sur la pince à sertir, avant de serrer fermement la pince.

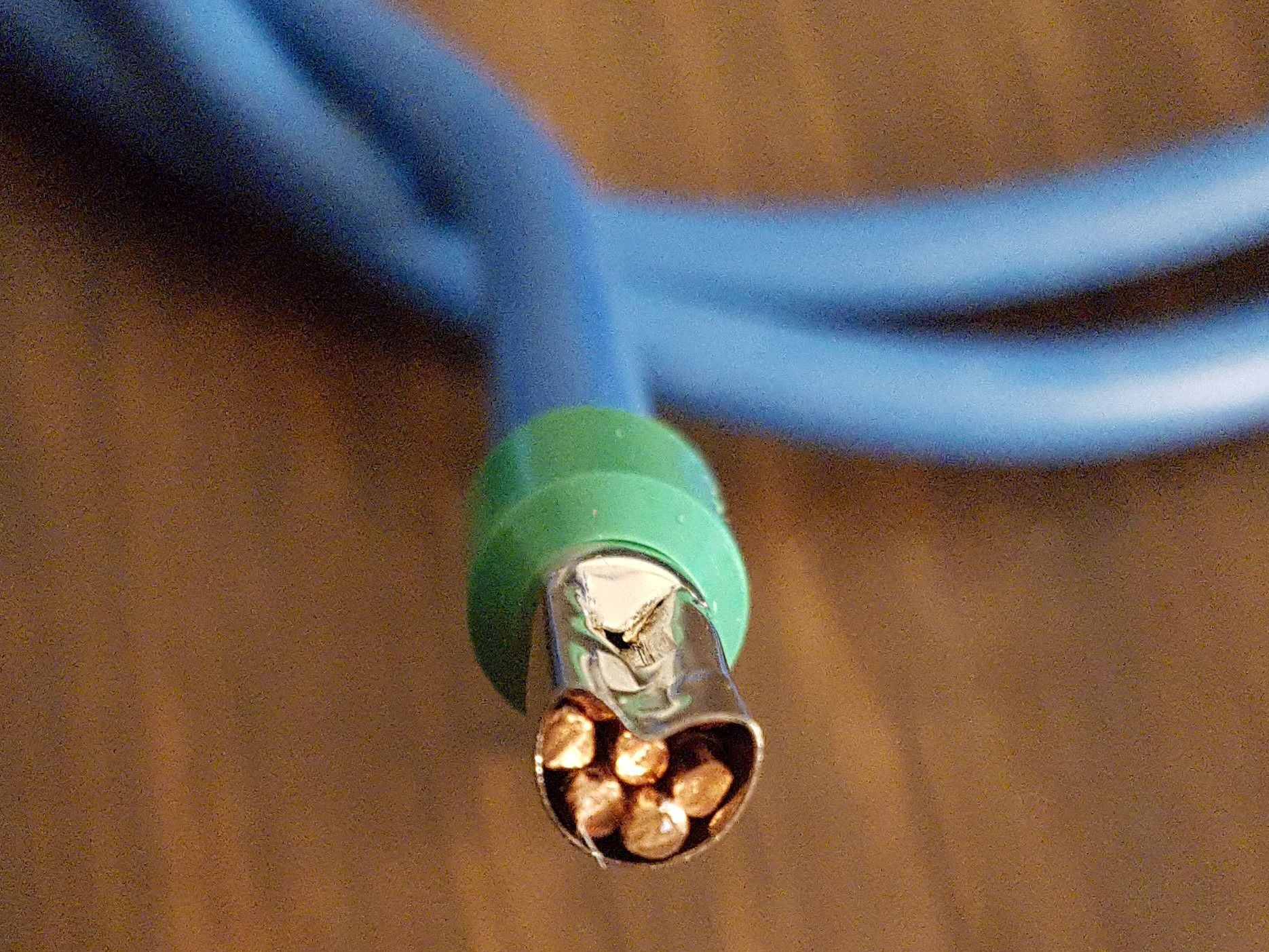

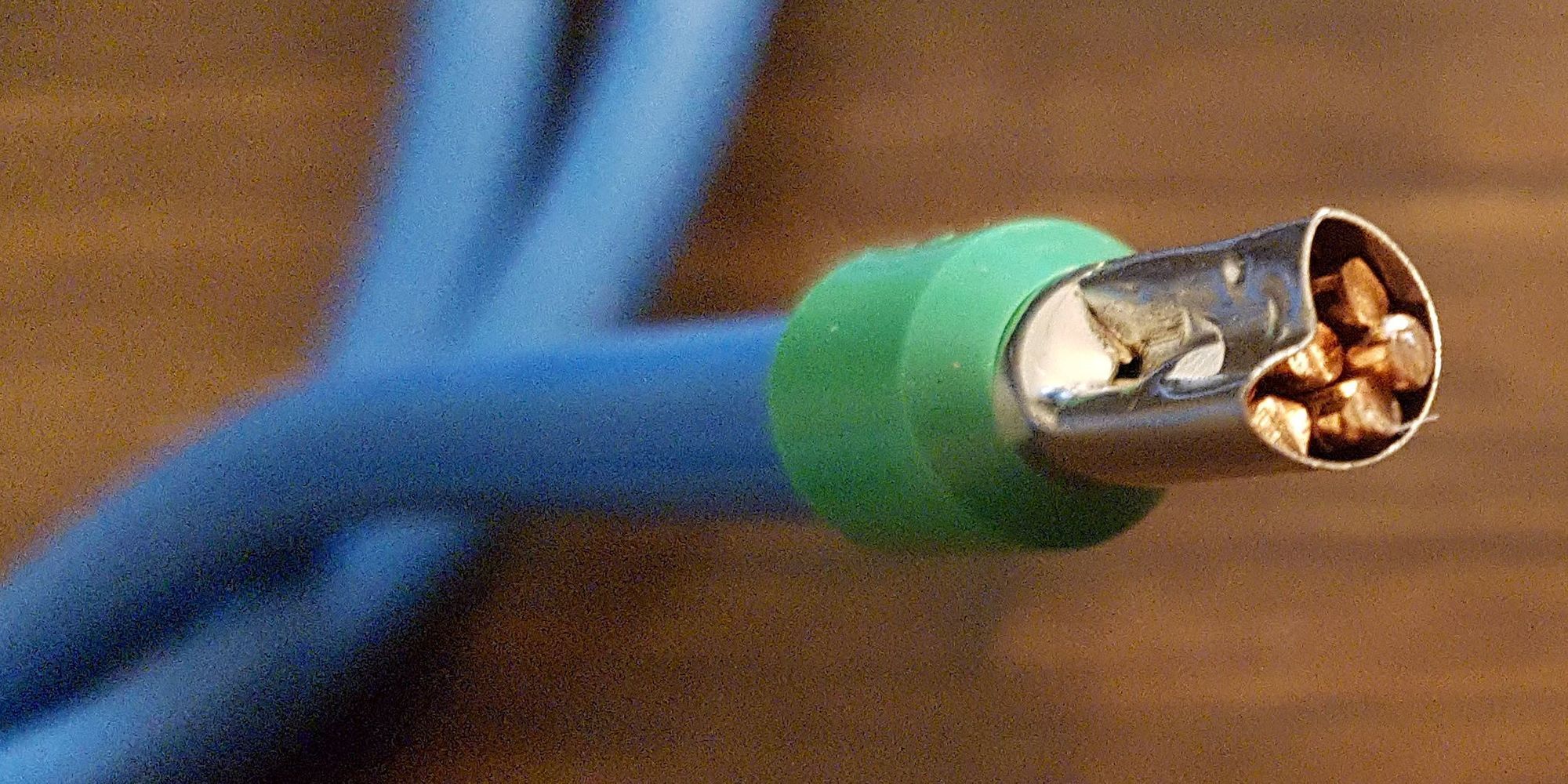

On obtient ce type de résultat, sur lequel l’embout est bien ancré sur le fil et ne se retire pas facilement (sinon, c’est que le sertissage n’est pas correct).
